3× CTD2X 600/5A przekładniki prądowe – zestaw | Gavazzi
Wszystkie kategorie

3x Przekładnik prądowy 600/5A CTD2X

3152
Liczniki kWh
Zestaw 3 przekładników prądowych CTD2X 600/5A dedykowany do dużych instalacji PV i przemysłowych. Montaż na szynie DIN, zakres pracy 40–600A. Gwarantuje precyzyjne i niezawodne pomiary w systemach monitoringu energii elektrycznej.
Zaloguj się, aby zobaczyć cenę
100% zabezpieczone płatności
Pomoc techniczna i doradztwo zakupowe
14 dni na zwrot
Ilość

lock Zaloguj się lub załóż konto, aby zobaczyć cenę.
person_add Załóż konto biznesowe account_circle Załóż konto prywatne
lock Zaloguj się lub załóż konto, aby zobaczyć cenę.
person_add Załóż konto biznesowe account_circle Załóż konto prywatne
Opis
Opis
Czas dostawy: 5 dni roboczych

Zestaw przekładników prądowych

600/5A CTD2X
CTD-2X

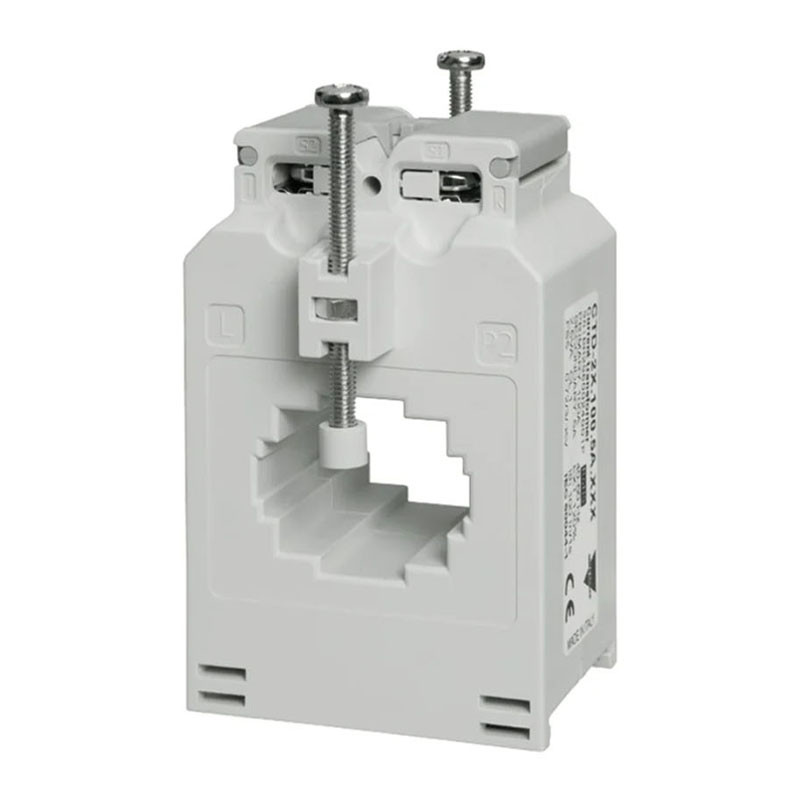

Przekładnik prądowy przewodowy/szynowy z szyną DIN/szynami zbiorczymi i możliwością montażu na panelu. Znamionowe prądy pierwotne od 40 A do 600 A.

• Przekładnik prądowy szynowy i przewodowy
• Klasa 0,5, prąd od 40 do 600 A
• Zintegrowany uchwyt do montażu na szynie DIN
• Zdejmowane zaciski do mocowania panelowego
• 2 śruby mocujące izolowane szynami zbiorczymi
• Podwójne złącza śrubowe (do 8 przewodów połączeniowych)
• Uszczelniane osłony zacisków
CTD2x

PARAMETRY TECHNICZNE / MODEL 600/5A CTD2X
Znamionowy prąd wtórny 5 A lub 1 A
Częstotliwość robocza 45-65 Hz
Maks. napięcie w układzie 0,72 kV
Poziom znamionowy izolacji 3 kV/1 min. na 50 Hz
Klasa izolacji E (maks. 75°C)
Natężenie prądu chwilowego

Typowo: 100 In /1 s 2,5 Ith

Krótkotrwały prąd cieplny Ith jest ograniczony rozmiarem przewodu / szyn zbiorczych
Wzmocnione natężenie prądu 120%
Współczynnik bezpieczeństwa (FS)

≤ 5 (Klasa: 0,5, 1 oraz 3)

Sześć nakrętek z tworzywa sztucznego na śruby mocujące do przewodów / szyn zbiorczych.
INNE
Normy Zgodnie z EN61869-2
Obudowa ABS, samogaszenie: UL 94 V-0
Montaż Szyna DIN, szyna zbiorcza i montaż na panelu
Wyposażenie standardowe

Dwie śruby zaciskowe. Dwie śruby mocujące do przewodów / szyn zbiorczych.

Dwie uszczelniane osłony zacisków. Dwa zaciski do mocowania panelowego.

Dwie nakrętki z tworzywa sztucznego na śruby mocujące do przewodów / szyn zbiorczych.
Wyposażenie opcjonalne

Opcjonalny zestaw uchwytów mocujących: Zestaw CTD Dwa zaciskido mocowania panelowego.

Sześć śrub mocujących do przewodów / szyn zbiorczych
Cechy szczególne Prąd wtórny 1 A, Tropikalizacja
Temperatura pracy od -25°C do +60°C (od 13°F do 140°F) (R.H. < 90% bez kondensacji przy 40°C)
Temperatura przechowywania od -30°C do +70°C (od 22°F do 158°F) (R.H. < 90% bez kondensacji przy 40°C)
Certyfikaty CE, cUrus oraz CSA
Podłączenie Śruba
Powierzchnia przekroju przewodów

Od 1,5 do 6 mm² Maks./min. moment dokręcenia śruby odpowiedni do śrub zacisków: Od 1 do 2 Nm

Maks. moment dokręcenia śruby odpowiedni do śrub mocujących do przewodów / szyny zbiorczej: 0,3 Nm
Stopień ochrony IP00
IP20 (z uszczelnianymi osłonami zacisków + końcówkami przewodów)
Średnica przewodu Maks. 24 mm
Wymiary szyny zbiorczej Pozioma Maks. 32x5; 30x10; 25x20 mm
Pionowa Maks. 25x12 mm
Masa 350-500 g
Karta katalogowa Pobierz
