EM530 może być zainstalowany w każdej rozdzielnicy niskiego napięcia, aby monitorować zużycie energii, główne zmienne elektryczne i zniekształcenia harmoniczne. Kompatybilny z każdym przekładnikiem prądowym o prądzie wtórnym 5 A, może być zainstalowany w systemach o prądzie znamionowym do 10 kA, nawet w systemach o prądzie znamionowym do 10 kA w zastosowaniach modernizacyjnych, jeśli jest używany z przekładnikami otwieranymi, takimi jak CTA lub CTD.
Jeśli jest używany do monitorowania pojedynczej maszyny, zapewnia wszystkie główne zmienne elektryczne, aby zidentyfikować wszelkie możliwe usterki we wczesnej fazie i może skorelować zużycie energii z godzinami pracy, aby zaplanować konserwację i zapobiec awariom. Funkcja częściowego zerowania licznika, łatwa do wdrożenia za pomocą wejścia cyfrowego, pozwala na monitorowanie każdego indywidualnego cyklu pracy maszyny. Wersja z certyfikatem MID może być stosowana w metrologii fiskalnej i może być instalowana w budynkach mieszkalnych lub komercyjnych w celu podziału kosztów pomiędzy różne podmioty.
W budynkach mieszkalnych lub komercyjnych w celu podziału kosztów na poszczególne lokale, lub jako element maszyn lub urządzeń wymagających certyfikacji pomiarowej. Dzięki czasowi odświeżania pomiaru oraz wysokiej rozdzielczości zmiennych dostępnych poprzez moduł komunikacyjny Modbus RTU, może być również wykorzystany jako źródło danych dla działań kontrolnych, takich jak unikanie oddawania energii do sieci elektrycznej w elektrowni fotowoltaicznej. Energii do sieci elektrycznej w instalacji fotowoltaicznej połączonej z magazynem energii. W połączeniu z UWP (bramka do monitorowania i sterowania energią produkowana przez Carlo Gavazzi) pozwala zbudować skalowalny i elastyczny system do monitorowania efektywności energetycznej budynków i urządzeń.

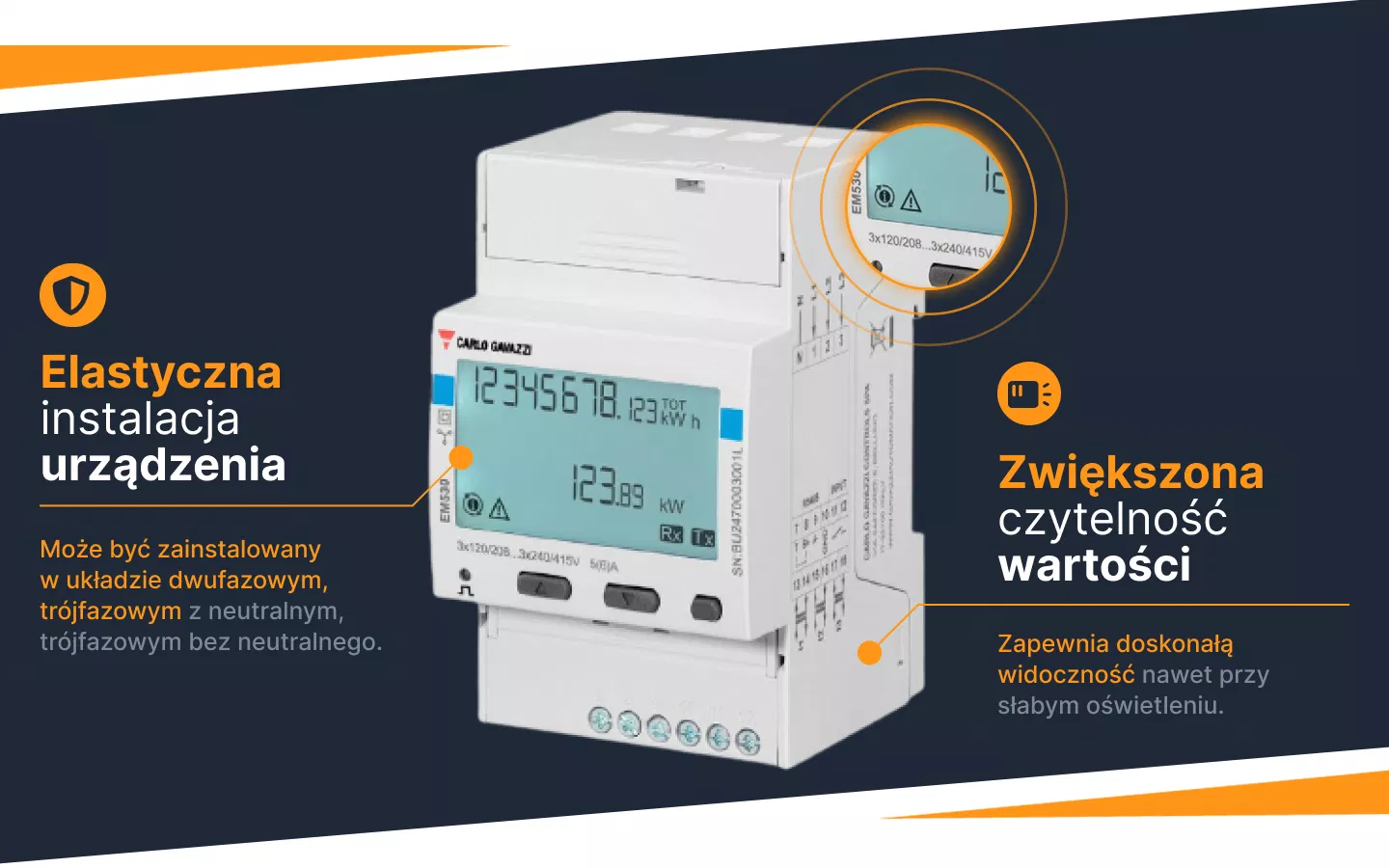

- Zwiększona czytelność. Podświetlany wyświetlacz zapewnia doskonałą widoczność nawet przy słabym oświetleniu. Różna wielkość cyfr poprzedzających i następujących po kropce sprawia, że wyświetlane wartości są łatwiejsze do odczytania. Wyświetlane wartości są łatwiejsze do odczytania, a zasadniczy styl jednostek miary pozwala na łatwe zrozumienie dostępnych zmiennych.
- Łatwe przeglądanie. Konfiguracja i przeglądanie stron są bardzo intuicyjne, dzięki interfejsowi użytkownika z 3 mechanicznych przycisków. Funkcja pokazu slajdów automatycznie wyświetla żądane pomiary w kolejności, bez konieczności używania klawiatury; filtr strony pozwala na ukryć zbędne informacje.
- Szybka konfiguracja. Kreator konfiguracji, który uruchamia się przy pierwszym uruchomieniu systemu, pozwala na bezbłędne uruchomienie urządzenia w ciągu kilku sekund. Oprogramowanie konfiguracyjne UCS jest dostępne do do pobrania bezpłatnie.
- Dokładne pomiary. EM530 jest zgodny z międzynarodową normą IEC/EN62053-21, oraz z wymaganiami dotyczącymi wydajności (moc i energia czynna) określone przez IEC/EN61557-12
- Metrologia fiskalna. Przesuwne pokrywy zacisków (wniosek patentowy złożony w (wniosek patentowy złożony w UE, USA, CA, AU), mogą być zaplombowane aby uniemożliwić jakąkolwiek ingerencję w połączenia, co pozwala dzięki certyfikacji MID wykonywać pomiarów dla celów fiskalnych oraz wzmocnioną ochronę w kierunku końcówek mocy.
- Elastyczna instalacja. Może być zainstalowany w układzie dwufazowym, trójfazowym z neutralnym, trójfazowym bez neutralnego.
|
| |
PARAMETRY/MODEL
|

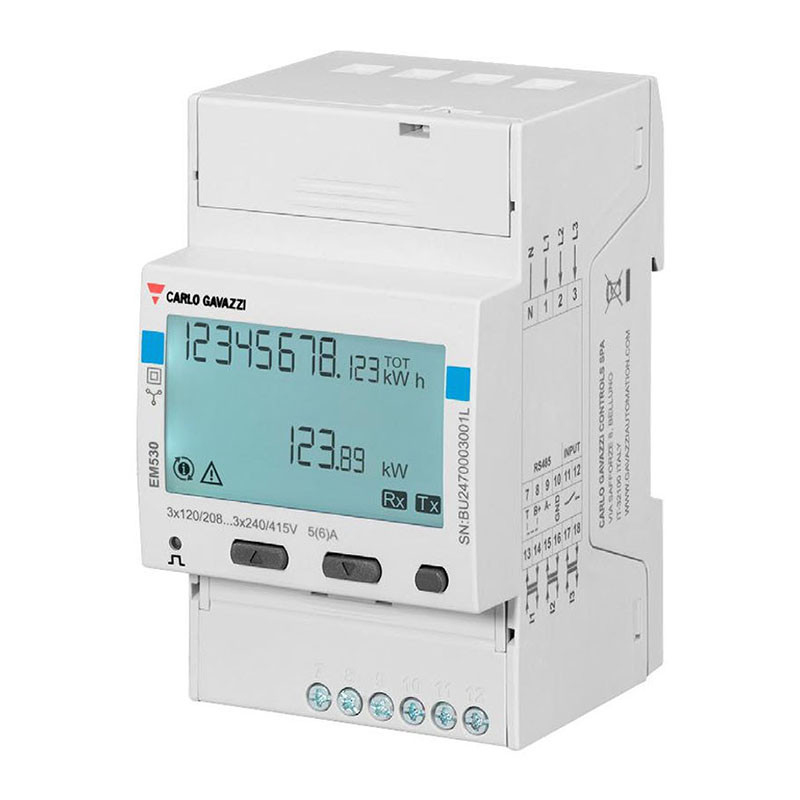

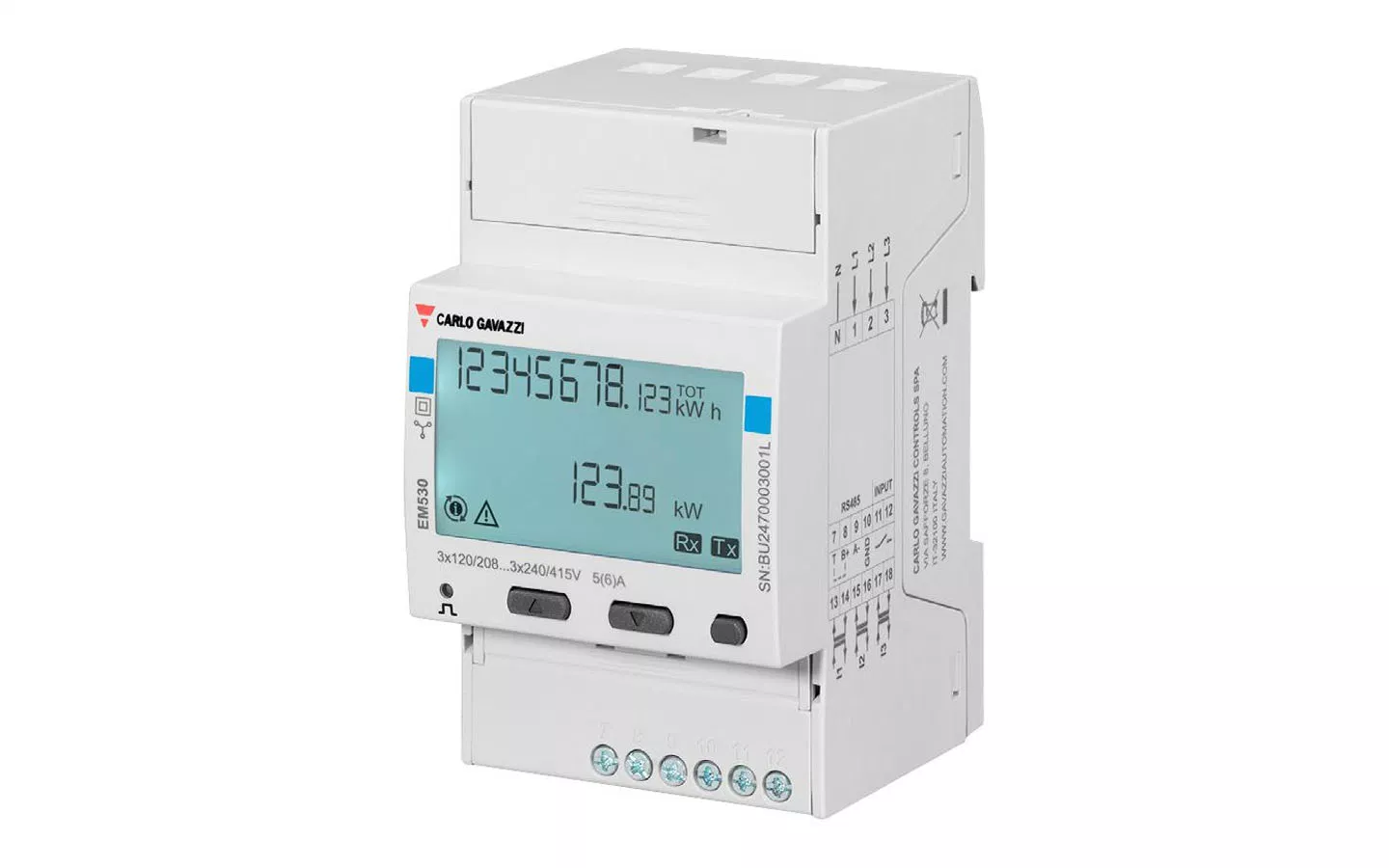

Analizator energii EM530
|
| Czas odświeżania |
500 ms |
| Zmienny odczyt |
Chwilowy: 5+1 dgt lub 5+2 dgt
Współczynnik mocy: 1+2 dgt
Energia: 8+3 dgt |
| Wyświetlacz |
Podświetlany ekran LCD |
| Prąd (wartość odniesiona do współczynnika CT = 1) |
0.01 A |
| Energia |
0.001 kWh/kvarh/kVAh |
| Energia jednofazowa i taryfowa |
0,01 kWh |
| Moc |
0.01 kW/kvar/kVA |
| Napięcie |
0.1 V |
| Częstotliwość |
0,01 Hz |
| THD |
0.01 % |
| Współczynnik mocy |
0.01 |
| INNE |
|
| Material |
Obudowa: PBT
Przezroczysta pokrywa: poliwęglan |
| Stopień ochrony |
Front: IP40
Zaciski: IP20 |
| Zaciski |
Wejścia napięciowe: min: 0,2 mm2, max: 2,5 mm2, 0,45 Nm max
Wejścia prądowe: min: 0,2 mm2, max: 2,5 mm2, 0,45 Nm max
Wejścia, wyjścia i komunikacja: min: 0,2 mm2, max: 1,5 mm2, 0,4 Nm max |
| Kategoria przepięcia |
Kat. III |
| Stopień zanieczyszczenia |
2 |
| Montaż |
Szyna montażowa DIN |
| Temperatura pracy |
Od -25 do +55 °C |
| Temperatura przechowywania |
Od -25 do +70 °C |
| Elektromechaniczne warunki środowiskowe |
E2 |
| Mechaniczne warunki środowiskowe |
M2 |
| Waga |
280g |
| Karta katalogowa |
Pobierz |
|
