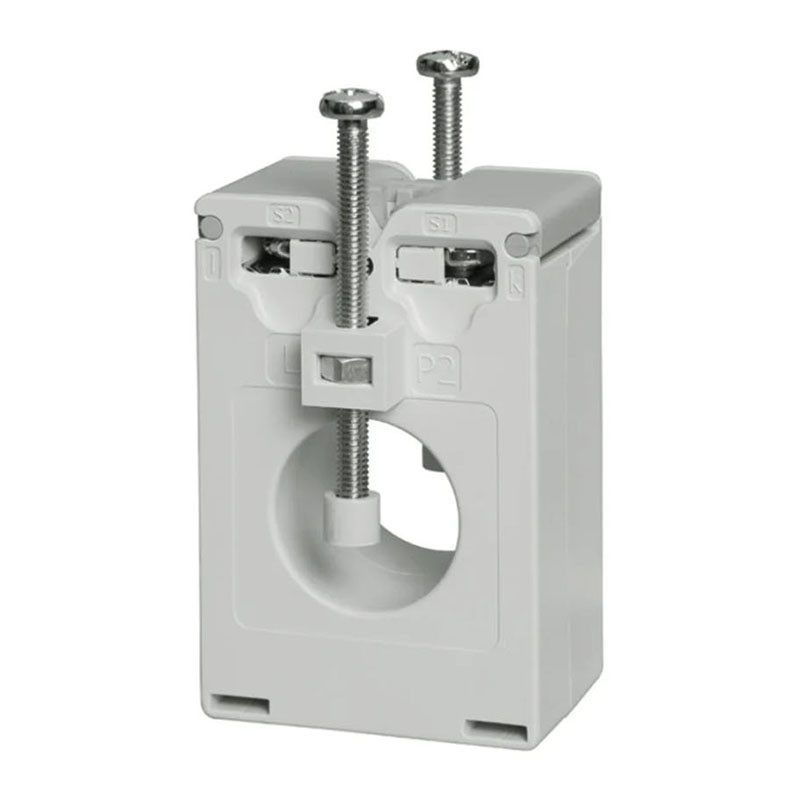

| PARAMETRY TECHNICZNE / MODEL |
150/5A CTD1X |
| Znamionowy prąd wtórny |
5 A lub 1 A |
| Częstotliwość robocza |
48-62 Hz |
| Maks. napięcie w układzie |
0,72 kV |
| Poziom znamionowy izolacji |
3 kV/1 min. na 50 Hz |
| Klasa izolacji |
E (maks. 75°C) |
| Natężenie prądu chwilowego |
Typowo: 100 In /1 s 2,5 Ith
Krótkotrwały prąd cieplny Ith jest ograniczony rozmiarem |
| Wzmocnione natężenie prądu |
120% |
| Współczynnik bezpieczeństwa (FS) |
≤ 5 (Klasa: 0,5, 1 oraz 3) Dwa zaciski do mocowania panelowego |
| INNE |
| Normy |
Zgodnie z EN61869-2 |
| Obudowa |
ABS, samogaszenie: UL 94 V-0 |
| Montaż |
Szyna DIN, szyna zbiorcza i montaż na panelu |
| Wyposażenie standardowe |
Dwie śruby zaciskowe. Dwie uszczelniane osłony
zacisków. Dwa zaciski do mocowania
panelowego. Jeden łącznik szyny DIN. |
| Wyposażenie opcjonalne |
Dodatkowy zestaw uchwytówmocujących CTD: Sześć
śrub mocujących do przewodów / szyny zbiorczej
Sześć nakrętek z tworzywa sztucznego na śruby
mocujące do przewodów / szyny zbiorczej. |
| Cechy szczególne |
Prąd wtórny 1 A, Tropikalizacja |
| Temperatura pracy |
od -25°C do +60°C (od 13°F do 140°F) (R.H. < 90% bez kondensacji przy 40°C) |
| Temperatura przechowywania |
od -30°C do +70°C (od 22°F do 158°F) (R.H. < 90% bezkondensacji przy 40°C) |
| Certyfikaty |
CE, cUrus oraz CSA |
| Podłączenie |
Wykonanie na śrubę |
| Powierzchnia przekroju przewodów |
Od 1,5 do 6 mm² Maks./min. moment
dokręcenia śruby odpowiedni do śrub zacisków: Od 1
do 2 Nm Maks. moment dokręcenia śruby odpowiedni
do śrub mocujących do przewodów / szyny zbiorczej: 0,3 Nm |
| Stopień ochrony |
IP00
IP20 (z uszczelnianymi osłonami zacisków + końcówkami przewodów) |
| Średnica przewodu |
Maks. 23 mm |
| Wymiary szyny zbiorczej |
Maks. 20x5 mm |
| Masa |
150-200 g |
