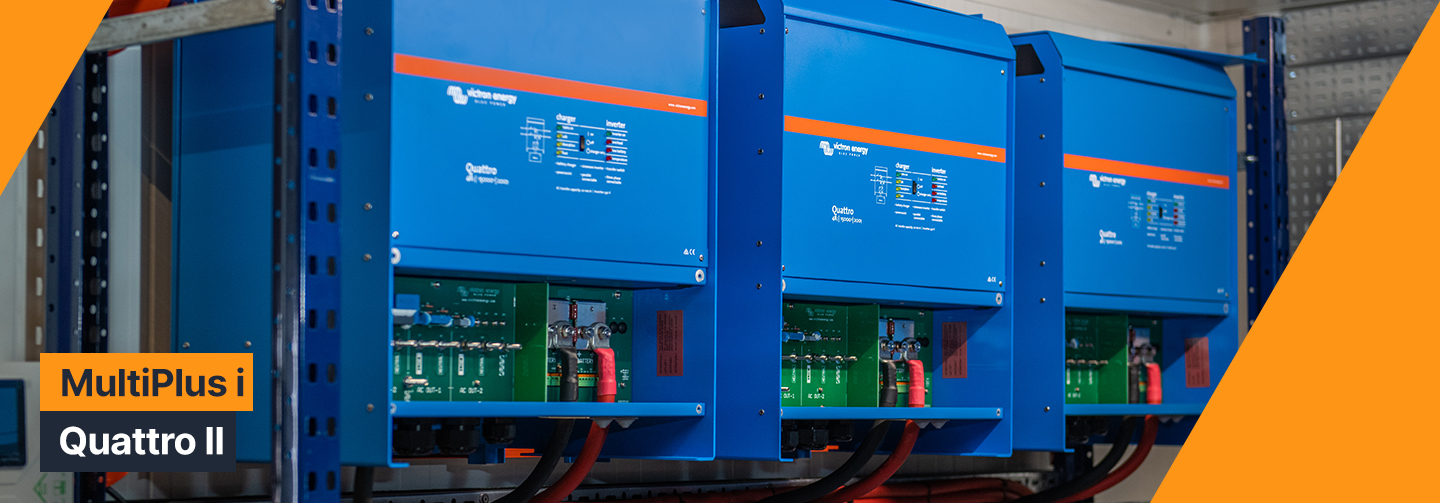

Magazyn energii konfiguracja MultiPlus i Quattro II

Instalacja magazynu Energii ESS krok po kroku. Skrócona instrukcja pozwala na konfigurację magazynu energii opartego o jednostkę MultiPlus-II lub Quattro-II w systemie jedno lub trzy fazowym. Instrukcja ma na celu uporządkowanie kolejności prac i ułatwienie montażu i instalacji. Nie jest instrukcją szczegółową i w razie konieczności powinna być rozszerzona o instrukcję producenta podane na dole strony. Każdorazowo zaleca się zapoznanie z instrukcją instalacji producenta. Nie stosowanie się do zaleceń instrukcji może skutkować uszkodzeniem urządzenia lub jego błędnej pracy.

1. Należy wykonać połączenia elektryczne zgodnie z instrukcją - jedno lub trójfazową. W instrukcji należy sprawdzić jakie przekroje przewodów AC i DC powinny zostać użyte. Zaleca się stosowanie okablowania RJ45 firmy Victron Energy. Inne okablowanie może powodować błędy komunikacyjne zarówno podczas instalacji jak i konfiguracji
   • Uwaga jeżeli elektrownia słoneczna będzie zainstalowana po stronie AcOut i magazyn ma podtrzymywać jej prace w przypadku zaniku energii należy zachować zasadę Factor 1.0. Oznacza to, że moc falownika sieciowego nie może być większa niż moc falownika MultiPlus/Quattro wyrażona w Volto Amperach. Dla instalacji trójfazowych wartości z poszczególnych urządzeń sumują się. Np Muttiplus 3 x 3000Va może obsłużyć elektrownie słoneczną trójfazową o mocy do 9 kWp
   • Dla instalacji trójfazowych wymiarowanie okablowania DC (stało prądowego) i AC (zmiennoprądowego) powinno być takie samo a więc długość oraz przekrój stosowanych przewodów powinien być jednakowy dla wszystkich trzech jednostek.
   • Każda jednostka MultiPlus lub Quattro powinna być zabezpieczona oddzielnym bezpiecznikiem o tej samej wartości oraz rozłącznikiem. Bezpiecznik powinien być dobierany +15% mocy szczytowej chwilowej.
   • Należy uważać na rotację faz między falownikiem a wejściem AC. W przypadku podłączenia rotacji innej niż zaprogramowana w Multi, system nie zaakceptuje wejścia zasilania i będzie działał tylko w trybie falownika. Jeśli podłączone jest urządzenie GX, zasygnalizuje alarm rotacji faz . W takim przypadku zamień dwie fazy, aby to poprawić, lub przeprogramuj jednostki, aby dopasować rotację okablowania.

1. Interfejs MK3-USB podłączamy do MultiPlusa lub Quattro w złącze Ve Bus. System w tym momencie powinien pracować tylko na akumulatorach.
2. Wszystkie jednostki MultiPlus, Quattro, Cerbo GX a także akumulatory LiFePO4 pracujące w systemie powinny być zawsze zaktualizowane do tej samej najnowszej wersji oprogramowania. Aktualizacji dokonać należy za pomocą programu Victron Connect do pobrania ze strony producenta victronenergy.pl lub ze sklepu Google Play i AppStore dla telefonów.
3. Jeżeli jest to system trójfazowy to wszystkie jednostki pracujące w systemie połączone kablem Ve.Bus powinny być takie same. np 3 x MultiPlus II 48/3000 lub 1x MultiPlus-II 48/3000 GX i 2 x MutiPlus-II 48/3000. Aktualizacje przeprowadzamy indywidualnie dla każdej jednostki za pomocą aplikacji Victron Connect. Do pobrania ze strony VictronEnergy.pl. Należy upewnić się, że wszystkie jednostki mają ten sam numer wersji oprogramowania.
4. Dla magazynów trójfazowych uruchamiamy aplikację Ve Bus Quick Configure. Program przypisuje fazy do konkretnego MultiPlusa / Quattro. Uwaga należy pamiętać o kolejności faz. (Dla instalacji jednofazowej pomijamy ten punkt) Ve Bus Quick Configure do pobrania z victronenergy.pl
5. Wszystkie jednostki jeżeli jest ich więcej niż jedna np system trójfazowy muszą być połączone szeregowo za pomocą kabla VE.Bus (RJ-45 cat5). Kolejność tego nie jest ważna. Nie używaj terminatorów w sieci VE.Bus.
6. Uruchamiamy aplikację VE Configure 3 (do pobrania z victronenergy.pl) - tylko instalacja jednofazowa.
   • Zakładka Virtual Switch ustawiamy na - not used
   • Zakładka Grid ustawiamy na - Europe
   • Zakładka Assistants instalujemy asystenta ESS (z odpowiednim typem akumulatora) - Szczegółowy opis.
   • Ustawienia ładowarki (limity napięcia i prądu) są nadpisywane, jeśli skonfigurowano DVCC i jeśli w systemie jest aktywny CANBus BMS.
   • UWAGA system 3 fazowy! (pkt e,f,g,h) dla instalacji trójfazowej asystenta ESS należy wgrać do każdej z trzech jednostek. Odbywa się to za pomocą programu VeConfigure 3 uruchamianego z poziomu programu Ve Bus Quick Configure. Asystenta wgrywamy do mastera czyli falownika dla fazy L1 a następnie zapisujemy konfigurację i sprawdzamy czy pojawił się on automatycznie w pozostałych jednostkach. Dodatkowo sprawdzamy napięcia, prądy ładowania, strefę europejska itp. Wszystkie parametry  winny być ustawione oddzielnie dla każdego urządzenia tak samo. Wgrywanie asystentów i konfiguracje przeprowadzamy po spięciu falowników w 3 fazy za pomocą aplikacji Ve.Bus Quick Configure. Uwaga dla połączeń trójfazowych równoległych asystentów wgrywamy indywidualnie do każdej jednostki.
   • Dokonaj następujących ustawień w masterze L1 : Wszystkie ustawienia ładowarki, takie jak napięcie absorpcji, napięcie podtrzymujące i maksymalny prąd ładowania.(Maksymalny prąd ładowania jest mnożony przez liczbę jednostek w systemie: w systemie 9 jednostek należy ustawić go na 50A, aby uzyskać maksymalny prąd ładowania 450A.)
   • W masterze każdej fazy należy dokonać następujących ustawień: Napięcie wyjściowe falownika, limity prądu wejściowego (efektywny limit prądu wejściowego to ustawiony limit pomnożony przez liczbę jednostek na fazę. Na przykład ustawienie limitu 10 A za pomocą VEConfigure w systemie z dwiema jednostkami na fazę skutkuje ograniczeniem 20 A dla tej fazy. ustawienie innego limitu na fazę pozwala na maksymalną konfigurowalność.
   • Dodatkowo w każdej jednostce należy ustawić : Norma kodu kraju/sieci i inne wartości związane z siecią (wysokie/niskie wartości AC) Niskie wartości wyłączania wejścia DC. Należy zadbać aby wszystkie ustawienia na wszystkich falownikach były takie same.
7. Wysyłamy konfiguracje do urządzenia MultiPlus-II lub Quattro-II
8. Podłączamy jednostkę Cerbo GX lub MultiPlus GX do internetu (nie dotyczy jeżeli posiadamy w systemie jako pierwszą jednostkę MultiPlus GX plus 2 x zwykły MultiPlus)
   • za pomocą ethernet (wymagane DHCP)
   • za pomocą WiFi np za pomocą telefonu i Victron Connect
9. Zakładamy konto w portalu VRM
   • vrm.victronenergy.com
10. Z jednostki GX Cerbo lub MultiPlus-II GX spisujemy kod VRM ID
11. W portalu VRM klikamy Add Installation
    • wybieramy rodzaj urządzenia
    • podajemy VRM ID (urządzenie jest już widoczne)
12. Wybieramy : zakładka Remote Console
    • System settings -> ESS konfiguracja pracy ESS
13. Podstawowa konfiguracja ESS
    • Zakładka Energy Meters należy ustawić role licznika kWh. patrz pkt 14.
    • Zakładka UPS % ile energii ma być przechowywane na wypadek awarii prądu.
    • Zakładka Grid SetPoint. Wysyłanie i odbieranie energii z sieci. Wartości ujemne np -500W oznacza, że system nie może wysłać więcej niż 500W do sieci. Wartości dodatnie np + 50W oznacza, że system może pobrać max 50W z sieci.
    • Scheduled charging - możliwość doładowywania akumulatorów np w nocy.
14. Prawidłowa konfiguracja liczników kWh powinna zostać przeprowadzona w zakładce Settings -> Energy Meters dla liczników ET112 i ET340. Wybór licznika sieci w zakładce  Settings -> ESS -> Grid Metering.  Poniżej konfiguracje w zależności od wariantów instalacji. Uwaga jednostki GX obsługują tylko 1 licznik kWh. Aby zainstalować ich więcej należy pobrać program do konfiguracji liczników ET112 lub ET340 ze strony Carlo Gavazzi oraz zmienić im ID. Następnie wszystkie liczniki połączyć do RS485 równolegle. Inną opcją jest wykorzystanie Cerbo GX gdzie mamy 3 wyjścia USB oraz wykorzystanie 3 oddzielnych kabli RS485 to USB
    • Elektrownia zainstalowana na AC Out: licznik kWh powinien być zainstalowany na wyjściu z elektrowni słonecznej. Licznik sieci ustawiony na Inverter/Charger.
    • Elektrownia zainstalowana na AC In: licznik kWh godzin zainstalowany na wyjściu z rozdzielnicy domu (ustawiony na Grid) oraz drugi licznik na wyjściu z elektrowni słonecznej ustawiony na PV Inverter. Licznik sieci ustawiony na External. Parametr Settings-ESS-> Inverter AC output in use ustawiony na ON
    • Elektrownia zainstalowana zarówno na AC Out jak i na AC In. Licznik kWh zainstalowany na wyjściu obu elektrowni słonecznych i ustawiony jako PV Inverter. Licznik sieci ustawiony na External. Parametr Settings-ESS-> Inverter AC output in use ustawiony na ON
    • Elektrownia słoneczna z regulatorem ładowania Victron Energy. Parametr w zakładce Settings -> ESS -> Has DC System ustawiony na ON. Brak liczników kWh. Licznik sieci ustawiony na Inverter/Charger.

1. Aktualizacja !! W najnowszej wersji Venus OS możliwa jest konfiguracja VeConfigure, wgrywanie asystentów jak i aktualizacja jednostek za pomocą portalu VRM (Victron Remote Portal) warunkiem jest ustawienie w zdalnej konsoli lub bezpośrednio no wyświetlaczy LCD parametru Two-Way-Communication na ON w sekcji VRM
2. Szczegółowy opis jak należy wgrywać asystemta ESS można znaleźć tutaj.

Dodatkowe informacje można pobrać tutaj obowiązkowo należy się z nimi zapoznać przed przystąpieniem do instalacji:

1. Instrukcja MultiPlus - II
   • https://www.victronenergy.com/media/pg/MultiPlus-II_12V_24V_48V_3kVA_120V/en/index-en.html?_ga=2.256054667.1695301472.1652171046-1121742459.1652082835
2. Instrukcja Quattro - II
   • https://www.victronenergy.com/media/pg/Quattro-II/en/index-en.html?_ga=2.71275472.1532005274.1653759532-959036703.1652428829
3. Instrukcja konfiguracji systemu ESS
   • https://www.victronenergy.com/media/pg/Energy_Storage_System/en/index-en.html
4. Instrukcja do programu Ve Configure 3, Ve Quick Configure + Instrukcje Asystentów
   • https://www.victronenergy.pl/support-and-downloads/software
5. Instrukcja dla akumulatorów innych niż Victron Energy Lithum
   • https://www.victronenergy.com/live/battery_compatibility:start
6. Instrukcja instalacji systemu ESS dla instalacji trójfazowej
   • https://www.victronenergy.com/live/ve.bus:manual_parallel_and_three_phase_systems
