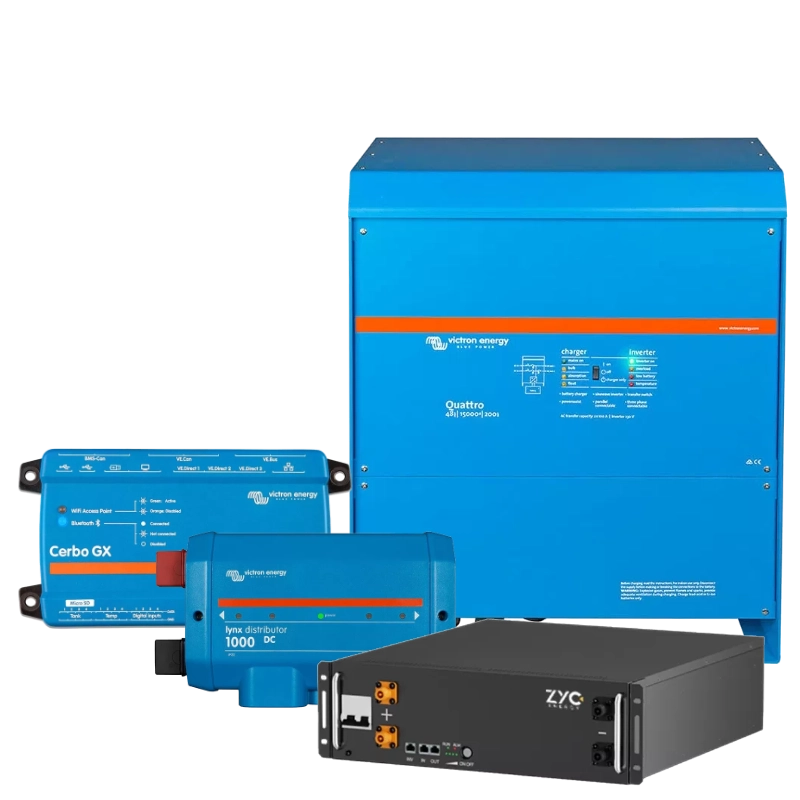

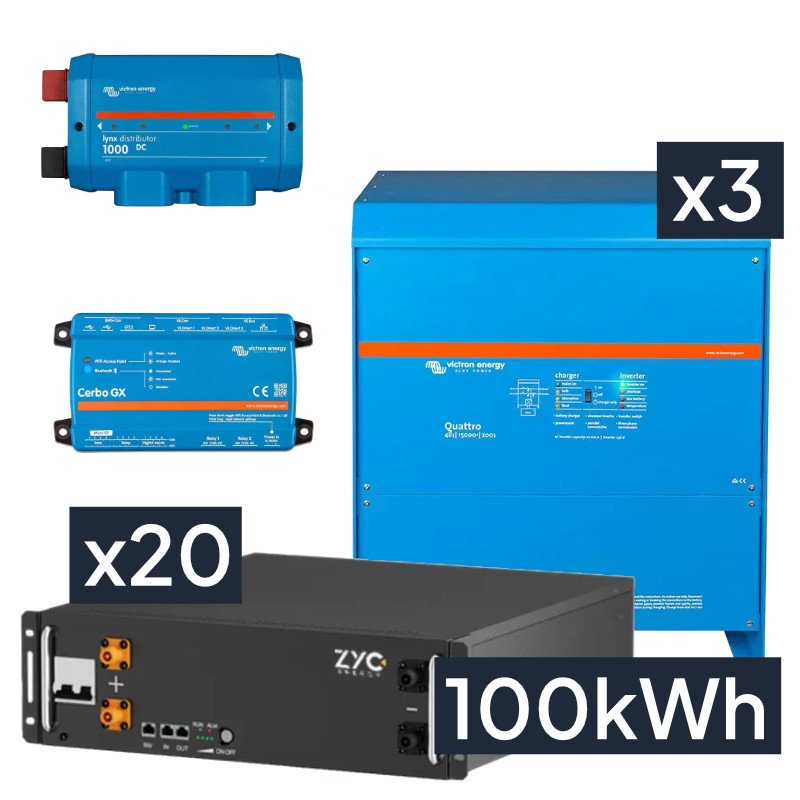

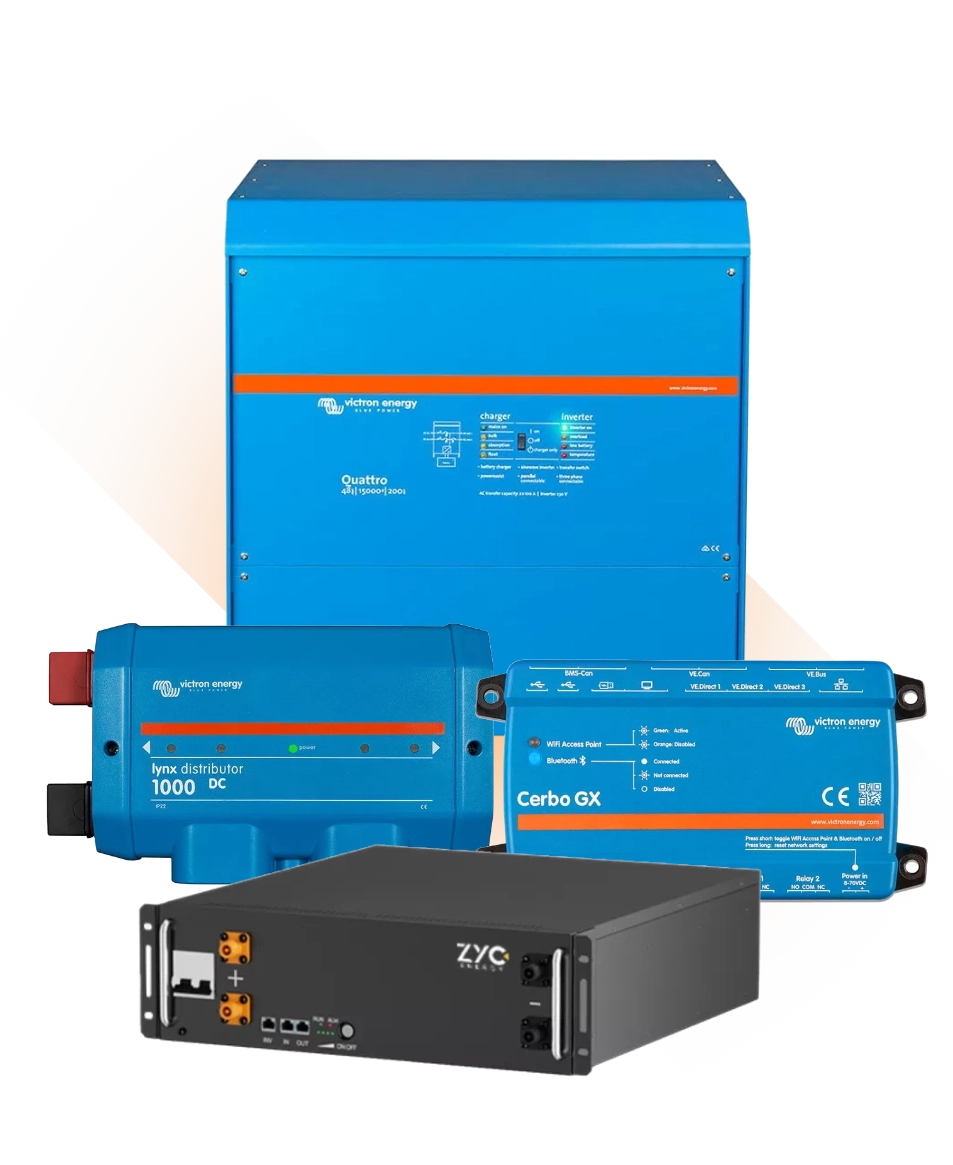

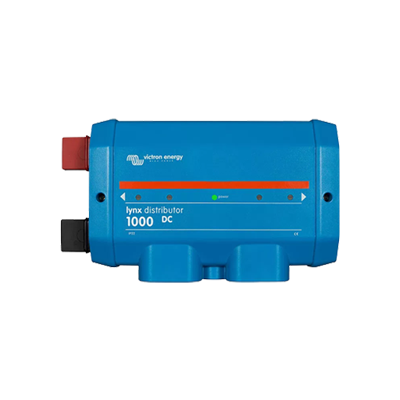

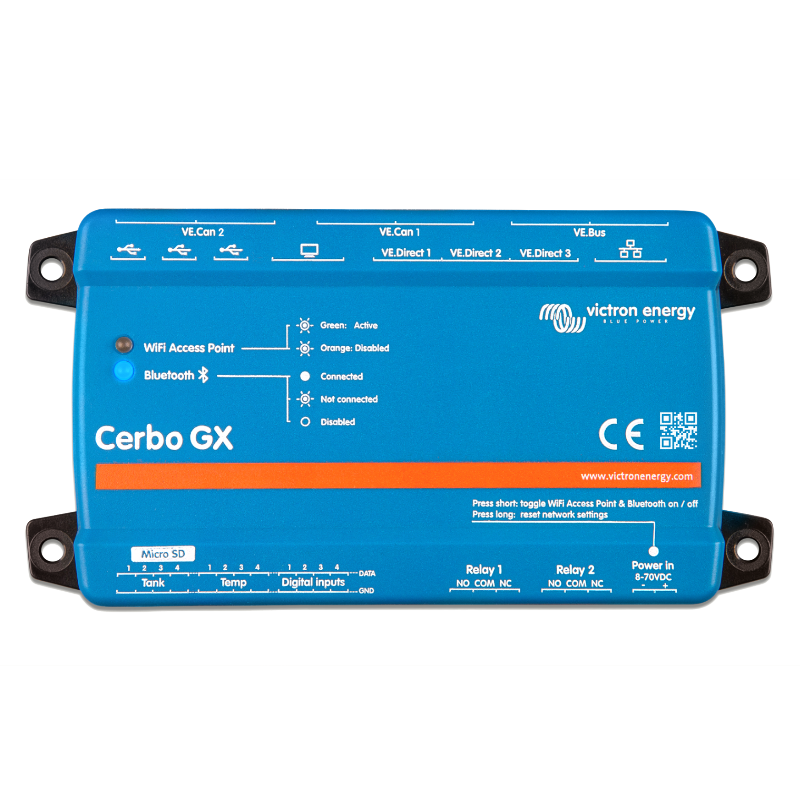

Trójfazowy magazyn energii 45kVA/100kWh

Przed rozpoczęciem montażu należy zapoznać się z instrukcją obsługi. Instrukcja obsługi w tej chwili dostępna jest w języku angielskim. Można ją natomiast wyświetlić w formie strony internetowej za pomocą przeglądarki Chrome i jednym przyciskiem przetłumaczyć.

.

Pełna instrukcja instalacji znajduje się tutaj : https://www.victronenergy.com/media/pg/Energy_Storage_System/en/index-en.html

Pełna instrukcja licznika znajduje się tutaj : https://www.victronenergy.com/live/energy-meters:et112

Pełna instrukcja do programu Ve Configure znajduje się tutaj: https://docs.victronenergy.com/veconfigure.html

Krok 1. : Urządzenie Multiplus wyjmujemy i montujemy blisko rozdzielnicy napięcia. Podłączamy akumulator LiFePO4 do zacisków plus i minus używając bezpiecznik i przełącznik dołączony do zestawu a także system zarządzania baterią BMS. Za pomocą dołączonego przewodu UTP podłączamy VE Bus BMS do przetwornicy MultiPlus II GX do wejścia VE Bus. W tym  momencie przełącznik falownika powinien znajdować się w pozycji 0 o przełącznik od baterii powinien być rozłączony.

Krok 2. : Do urządzenia Multiplus podłączamy do wejścia AC-IN za pośrednictwem przełącznika zasilanie z sieci energetycznej wraz z posiadaną już elektrownią słoneczną. Elektrownia w czasie przyłączania powinna być rozłączona. Dobrze w tym momencie zainstalować licznik energii elektrycznej ET112.

Krok 2A. : Licznik ET112 należy podłączyć tak aby przechodziła przez niego cała energia a więc najlepiej zaraz za licznikiem, który mamy w domu. Za pomocą dołączonego konwertera RS482 podłączamy licznik 2 przewodami a drugą stroną za pomocą końcówki USB do urządzenia MultiPlus. Możliwa jest też opcjonalna bezprzewodowa konfiguracji z nadajnikiem, którego nie ma w zestawie.

Krok 3. : Do urządzenia Multiplus do wyjścia AC-OUT1 podłączamy wszystkie odbiorniki, które mają pracować z magazynem energii. Do wyjścia AC-OUT2 podłączamy wszystkie zbyt duże odbiorniki jak grzejniki, czy płyty grzewcze które posiadają moc większa niż falownik urządzenia MultiPlus. Nie będą one zasilane z magazynu energii.

Krok 4. : Jeżeli wszystko zostało prawidłowo podłączone, przełącznikiem Battery Switch załączamy baterię a następnie przełącznik na urządzeniu multiplus ustawiamy w pozycji 1. Należy odczekać ok 5 min i podłączyć zasilanie AC. W tym momencie nasz system nie jest gotowy do pracy i wymaga konfiguracji.

Krok 5. : Na komputerze PC instalujemy oprogramowanie VE Configure, Victron connect oraz zakładamy konto w portalu VRM Online Portal. Portal możemy znaleźć wpisując w google VRM Online portal. W tym momencie należy podłączyć urządzenie MultiPlus do sieci internet za pomocą przewodu Ethernet lub WiFi

Krok 7. : Do podłączania urządzenia do sieci WiFi należy użyć telefonu i aplikacji Victron Connect pobranej ze sklepu Google lub AppStore. Odszukujemy sygnał WiFi i łączymy się za pomocą hasła umieszczonego na obudowie. W następnym kroku wskazujemy urządzeniu nasz punkt dostępowy i autoryzujemy dostep poprzed podania hasła WiFi do naszego routera. Podłączenie ethernet wymaga jedynie podłączenia kabla. Urządzenie samo odszuka internet i pobierze adres IP. Nie ma potrzeby przekierowywania portów i dodatkowej konfiguracji.

Krok 8. : Z urządzenia należy odczytać nr VRM portal i zalogować się do uprzednio wcześniej założonego konta. W portalu wystarczy podać numer VRM ID aby urządzenie pojawiło się na liście. Do portalu VRM wrócimy w późniejszym kroku.

Krok 9. Do urządzenia MultiPlus II GX podłączamy adapter USB to VE.Bus MKIII oraz drugą stroną za pomocą złącza USB do komputera. Uruchamiamy aplikację VE.Configure. Za pomocą aplikacji  aplikacji należy ustawić odpowiednią strefę czyli w tym wypadku Europa oraz przejść do zakładki Assistens.

Krok 10. W zakładce Assistens należy wybrać dodaj nowwy i wybrać ESS. Następnie odpowiedzieć na pytania konfiguracyjne i wybrać odpowiedni rodzaj akumulatora.

Krok 11. Zapisujemy dane do falownika i czekamy ok 5 min na restart. Jeżeli wszystko odbyło się prawidłowo mamy działający system ESS, który wymaga konfiguracji w zależności od wymagań indywidualnych.

Krok 12. Logujemy się na konto VRM Portal i wybieramy Remote Console. W tym miejscu należy wybrać następujące opcje. Ile energii falownik może pobierać z sieci, jak ma ładować i rozładowywać akumulatory, ile % energii zostawić na funkcję UPS i wiele więcej, zdefiniować alarmy. Zdefiniować czy posiadamy system ładowania DC lub AC. Wybrać sposób przechowywania energii oraz wiele więcej. Wszystko można znaleźć w instrukcji szczegółowej.

Krok 13. Należy również przeprowadzić konfigurację tj włączyć zewnętrzny licznik energii elektrycznej. Bez tego nasz ESS nie będzie działał prawidłowo poniewaz nie będzie wstanie stwierdzić czy energii z elektrowni słonecznej ON Grid wypływa z naszego systemu.

Krok 14. Program Victron Connect może być uruchomiony do monitorowania pracy instalacji na komputerze. Używamy do tego, tego samego adaptera co do programy VE Configure.

UWAGA : Opis instalacji nie jest szczegółowy i warunkiem przystąpienia do samodzielnych prac konfiguracyjnych jest zapoznanie się z instrukcją instalacji z linków na początku. Powyższy sposób postępowania absolutnie nie zwalnia z zapoznania się z instrukcją.
