Magazyn energi jak konfigurować?

Magazyn energii - zasada działania.

System magazynowania energii ma na celu współpracę z elektrownią fotowoltaiczną sieciową i optymalizację kosztów poprzez gromadzenie i użytkowanie energii na własne potrzeby. Jeżeli dostępna jest energia słoneczna w pierwszej kolejności zasilane są domowe odbiorniki a następnie doładowywane akumulatory. Jeżeli nadwyżka występuje pomimo konsumpcji własnej a akumulatory zostały naładowane to nadwyżki energii będą sprzedawane do sieci. Jeżeli jednak prąd z paneli słonecznych nie będzie wystarczający np. nocą lub podczas zachmurzenia energia będzie wysyłana z akumulatorów a nie pobierana z sieci. Jeżeli dojdzie do sytuacji gdzie akumulatory zostaną całkowicie rozładowane, energia elektryczna zostanie pobrana z sieci na potrzeby własne ale akumulatory nie będą ładowane. Ładowanie akumulatorów nastąpi po pojawieniu się energii słonecznej.

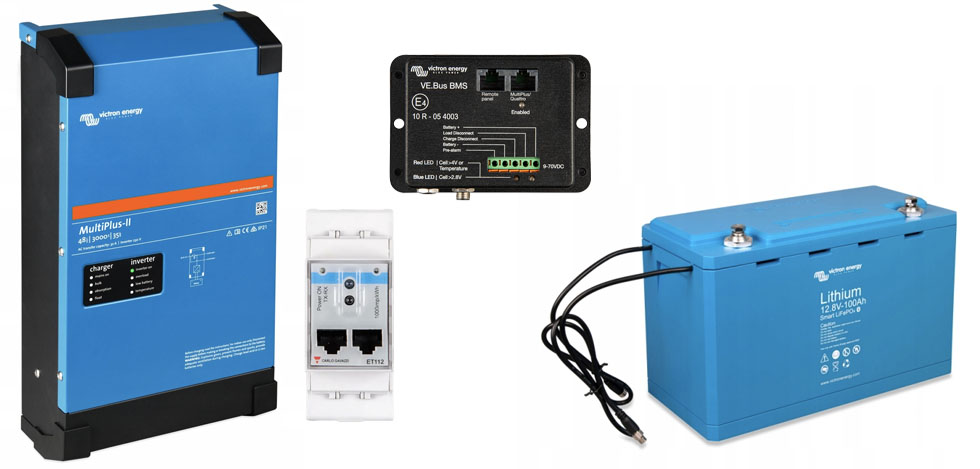

Podzespoły potrzebne do budowy magazynu energii.

Systemy magazynowania energii współpracują z każdą elektrownią słoneczną. Wyjątek stanowią falowniki Fronius które potrafią komunikować się z magazynem energii za pomocą sieci LAN. W skład zestawu wchodzi jednostka MultiPlus-II GX która zapewnia ładowanie akumulatorów, produkcję napięcia 230V oraz sprzedawanie energii do sieci. Akumulator LiFePO4 połączony za pomocą magistrali CAN (kabel RJ 45) z urządzeniem MultiPlus oraz zewnętrzny licznik energii słonecznej (nie wymagany przy falownikach Fronius) ma on na celu obliczanie mocy chwilowej oraz ciągłej z elektrowni słonecznej tak aby poprawnie zarządzał pracą magazynu energii. W komplecie znajduje się również system zarządzania akumulatorami BMS oraz opcjonalny zewnętrzny system Cerbo GX do sterowania o ile nie została wybrana jednostka MultiPlus-II GX. Na koniec wymagany jest interfejs MK3USB umożliwiający konfigurowanie całego magazynu energii za pomocą aplikacji i komputera.

Zarządzanie magazynem energii.

Kluczowym składnikiem jest system GX do zarządzania systemem lub monitorowaniem przez internet. Może on być wbudowany w urządzenie np MultiPlus-II GX lub może pracować jako zewnętrzne urządzenie Cerbo GX. Bez falownika wyposażonego w tą funkcję lub zewnętrznego urządzenia GX praca systemu nie będzie możliwa. Konfigurację systemu należy dokonać za pomocą programu Ve.Configure oraz Victron Connect. Programy działają na na wszystkich platformach jak Windows czy MacOS.

Akumulatory LiFePO4.

Do pracy systemu wymagane są akumulatory LiFePO4 z systemem BMS który współpracuje z urządzeniami MultiPlus-II. Wykaz współpracujących akumulatorów dostępny jest na stronie producenta Victron Energy. Możliwe i zalecane jest stosowanie dedykowanych akumulatorów Smart firmy Victron Energy. Stosowanie innych akumulatorów niż w technologii LiFePO4 powoduje ich szybkie wyeksploatowanie i mogą kwalifikować się do wymiany nawet po kilku miesiącach pracy. Jest to spowodowane bardzo dużą ilością dziennych cykli. Akumulatory LiFePO4 wytrzymują w systemie magazynu energii od 6 do 12 lat w zależności od natężenia pracy.

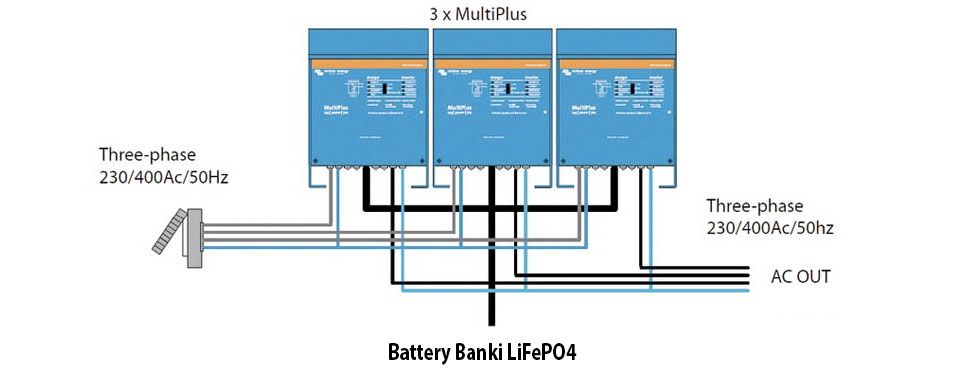

Różnice między jedno a 3 fazowym magazynem energii.

Różnica tkwi w ilości falowników MultiPlus. W przypadku jednej fazy wykorzystujemy 1 urządzenie. W przypadku 3 faz potrzebujemy wykorzystać 3 jednostki z czego jedna z nich może być jednostką GX do zarządzania resztą falowników. Wszystkie 3 falowniki MultiPlus-II muszą być połączone ze sobą za pomocą portu Ve.Bus oraz kabla RJ45. Oczywiście różnice tkwią w ilości faz i połączeń 230V/400V. Warto zwrócić również uwagę, że zarówno przy instalacjach jednofazowych jak i trójfazowych należy stosować jeden bank energii a nie 3 oddzielne banki na każde urządzenie MultiPlus-II oddzielnie.

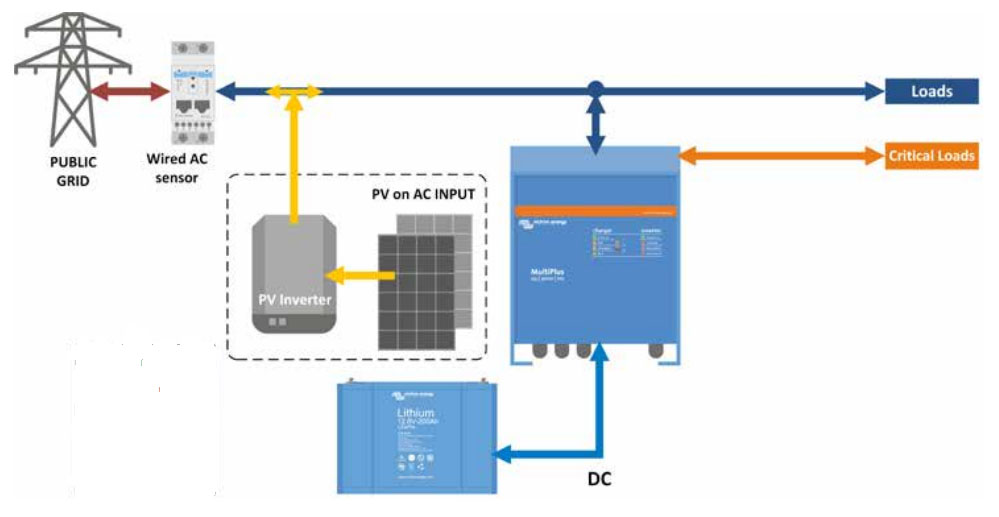

Magazyn energii - połączenie kablowe DC i AC.

W pierwszym kroku podłączamy akumulator do urządzenia MultiPlus oraz system zarządzania akumulatorem VE Bus BMS. Następnie do wyjścia AC In 1 podłączamy rozdzielnice elektryczną i wraz z nią elektrownią słoneczną. Do tego na elektrowni słonecznej dołączamy zewnętrzny licznik energii kWh i podłączamy za pomocą przewodu RS485 i złącza USB do jednostki MultiPlus-II GX lub do urządzenia Cerbo GX. Do wyjścia AC Out 1 podłączamy odbiorniki, które mają pracować z magazynem energii i mają być zasilane w przypadku zaniku napięcia w sieci. Do wyjścia AC Out 2 podłączamy urządzenia, które również mają pracować z magazynem energii i są większe niż moc falownika, urządzenia podłączone pod to złączę nie będą zasilane w przypadku zaniku napięcia.  Jeżeli odbiornik przy wyjściu AC out 2 będzie większy niż moc falownika to brakująca energia zostanie pobrana bezpośrednio z sieci a więc energia będzie pobierana z dwóch źródeł jednocześnie sieci i akumulatorów. W przypadku zaniku napięcia na AC In 1 złącze AC Out2 nie będzie zasilane. Dla instalacji trójfazowej połączenie jest analogiczne ale na 3 fazach.

Konfiguracja urządzeń MultiPlus - system jednofazowy.

Po poprawnym połączeniu okablowania należy przystąpić do konfiguracji. W tym celu należy użyć interfejsu MK3-USB podłączonego do urządzenia GX do złącza Ve.Bus lub jeżeli nie mamy falownika zintegrowanego z tą funkcją do urządzenia Cerbo GX. W przypadku systemu jedno fazowego najpierw uruchamiamy aplikację VE.Configure i wybieramy rodzaj przyłączonej sieci w tym wypadku Europejska oraz w zakładce Assistants instalujemy asystenta ESS wybierając opcję z akumulatorami LiFePO4. Potem system poprowadzi nas krok po kroku. To podstawowe kroki, które należy wykonać aby ruszył system ESS więcej szczegółów można znaleźć w instrukcji lub skontaktować się z naszym doradcą. Kolejnym krokiem jest rejestracja urządzenia w portalu Victron Remote Management VRM. Urządzenie uprzednio powinno być podłączone do internetu za pomocą WiFI lub kabla ethernetowego. Parowanie odbywa się poprzez założenie konta w portalu VRM oraz dodanie nowej jednostki poprzez podanie jej nr. ID zapisanym na obudowie.

Konfiguracja urządzeń MultiPlus - system trójfazowy.

Wykonać należy wszystkie kroki jak powyżej jednak na samym początku należy uruchomić program VE.Bus Configure i ustawić kolejność falowników i faz. Falowniki uprzednio powinny być połączone przewodami RJ45 za pośrednictwem złącz VE.Bus. Po uruchomieniu programu należy przypisać pierwszy falownik do fazy nr 1 i analogicznie drugi do fazy nr 2 oraz 3 do fazy nr 3. Wszystko odbywa się w intuicyjnym środowisku graficznym. Następnie należy wykonać takie same kroki jak w przypadku konfiguracji magazynu jednofazowego.

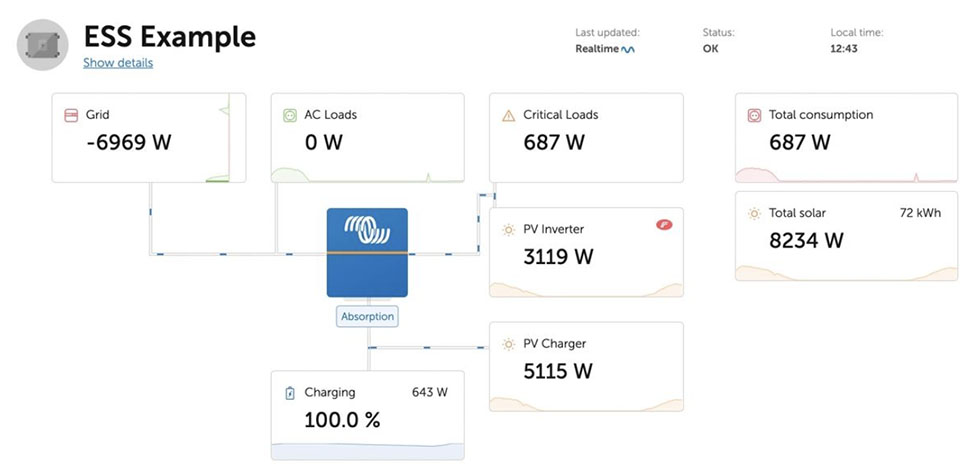

Zarządzanie przez internet.

Dzięki podłączeniu do systemu VRM widzimy aktualny stan pracy urządzenia. Można to również przeprowadzić za pomocą konsoli wirtualnej logując się telefonem do urządzenia GX bezpośrednio. W konsoli, czy to poprzez VRM czy telefon, możemy ustawiać zachowanie pracy magazynu energii, np. czy ma pobierać prąd z sieci a jeżeli tak to z jaką mocą. Czy ma doładowywać akumulatory w nocy np. podczas drugiej taryfy lub opcje UPS ile energii zachować na zasilanie awaryjne w przypadku zaniku prądu. Możliwości jest o wiele więcej i należy zwrócić się do konsultanta naszej firmy lub przeczytać o nich w instrukcji obsługi.

Więcej informacji można znaleźć pod tym linkiem - magazyn energii
