Magazyn energii ESS - komponenty

Co to jest ESS magazyn energii?

System magazynowania energii (ESS) to szczególny rodzaj systemu zasilania, który integruje połączenie z siecią energetyczną z falownikiem/ładowarką Victron,  urządzeniem GX  i systemem akumulatorów. Przechowuje energię słoneczną w baterii w ciągu dnia, do wykorzystania później, gdy słońce przestanie świecić. Umożliwia przesuwanie energii w czasie, ładowanie z energii słonecznej, zapewnianie obsługi sieci i eksportowanie energii z powrotem do sieci. Kiedy system ESS jest w stanie wyprodukować więcej energii, niż może wykorzystać i przechowywać, może sprzedać nadwyżkę do sieci; a gdy ma niewystarczającą energię lub moc, automatycznie kupuje ją z sieci. W systemie ESS musi być co najmniej jeden falownik/ładowarka oraz  urządzenie GX  takie jak: Cerbo GX, Wenus GX

Magazyn energii ESS - kiedy go używać?

Używaj ESS w systemie konsumpcji własnej; system rezerwowy z energią słoneczną lub połączenie obu: na przykład możesz wykorzystać 30% pojemności baterii do własnego zużycia, a pozostałe 70% dostępne jako rezerwa w przypadku awarii sieci energetycznej.

Optymalizacja zużycia własnego:

Gdy jest więcej energii fotowoltaicznej, niż jest wymagane do obsługi obciążeń, nadmiar energii fotowoltaicznej jest magazynowany w akumulatorze. Ta zmagazynowana energia jest następnie wykorzystywana do zasilania obciążeń w czasie, gdy brakuje energii fotowoltaicznej. Procent pojemności baterii używanej do własnego zużycia można konfigurować. Gdy awaria sieci energetycznej jest niezwykle rzadka, można ją ustawić na 100%. W lokalizacjach, w których awaria sieci jest powszechna – lub nawet zdarza się codziennie – możesz zdecydować się na wykorzystanie tylko 20% pojemności baterii i zaoszczędzić 80% na następną awarię sieci. Na przykład kraje afrykańskie.

Utrzymuj akumulatory w 100% naładowane:

ESS można również skonfigurować tak, aby akumulatory były w pełni naładowane. Awaria sieci elektroenergetycznej jest wtedy jedynym momentem, w którym wykorzystywana jest bateria – jako rezerwa. Po przywróceniu sieci akumulatory będą ładowane z sieci lub z paneli słonecznych - jeśli są dostępne.

ESS w układzie z generatorem

Można przeprowadzić konfigurację ESS w systemie, który wykorzystuje generator diesla jako rezerwę - na wypadek przedłużających się awarii sieci. A na  urządzeniu GX wybierz „Generator” jako typ wejścia AC w ​​menu Ustawienia → Konfiguracja systemu. System umożliwi wtedy ładowanie generatora; upewnij się, że generator jest prawidłowo obciążony i zostanie automatycznie wyłączony, gdy tylko parametry zostaną spełnione.

Czy stosować dodatkowy licznik energii elektrycznej czy nie?

ESS może być używany zarówno z zewnętrznym miernikiem sieci, jak i bez niego.  Zewnętrzny licznik kWh stosujemy w przypadku elektrowni słonecznych sieciowych innych niż fronius (współpracują z ESS po sieci LAN) dzięki zewnętrznemu licznikowi kWh możemy monitorować ilość energii elektrycznej wypływającej z elektrowni słonecznej a dzięki temu lepiej optymalizować system ESS. Natomiast jeżeli elektrownia słoneczna jest zainstalowana na wyjściu AC Out licznik jest zbędny ponieważ samo urządzenie MultiPlus lub Quattro będzie licznikiem. Nalezy pamiętać że moc instalacji fotowoltaicznej wyrażona w Watach falownika nie może być większa niż moc falownika MultiPlus lub Quattro wyrażona w Va Volto Amperach.

Opcjonalne zasilanie z ładowarki MPPT Solar

Energia z MPPT może być przekazywana z powrotem do sieci. Włączone/wyłączone przez ustawienie użytkownika na CCGX: Ustawienia → ESS. System DC może też doładowywać akumulatory.

Opcja zasilania Fronius Zero

Dzięki wykorzystaniu funkcji redukcji mocy w falownikach sieciowych firmy Fronius system ESS może automatycznie zmniejszyć moc wyjściową zainstalowanych falowników fotowoltaicznych, gdy tylko wykryte zostanie sprzężenie zwrotne; bez przełączania i zmiany częstotliwości. Nie można połączyć ESS z Fronius Smart Meter – ale też nie jest to konieczne, ponieważ ESS ma już opomiarowanie.W przypadku ESS nie można wyłączyć zasilania systemu z falownikami innych marek podłączonych do sieci.

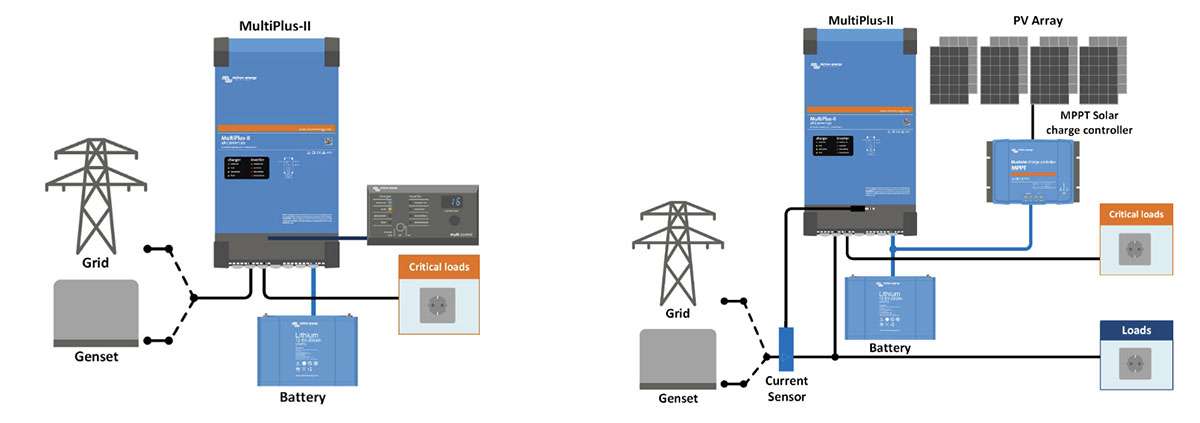

Przykładowa instalacja magazynu energii ESS oraz jej komponenty

Falownik/ładowarka.
System magazynowania energii wykorzystuje  jako główny element dwukierunkowy falownik/ ładowarkę MultiPlus lub Quattro .Należy pamiętać, że oprogramowanie ESS można zainstalować tylko na urządzeniach MultiPlus i Quattro wyposażonych w mikroprocesor drugiej generacji (26 lub 27). Wszystkie nowe dostarczane systemy mają chipy drugiej generacji.

Urządzenie GX.
System jest zarządzany przez  Color Control GX (CCGX) , który zapewnia również rozbudowany monitoring, zarówno lokalnie, jak i zdalnie za pośrednictwem naszego  portalu VRM  i  aplikacji VRM. Możliwe jest też zastosowanie urządzenia Cerbo GX lub Jednostki z wbudowanym systemem GX np MultiPlus II GX. Urządzenia Quattro nie występują w wersji GX.

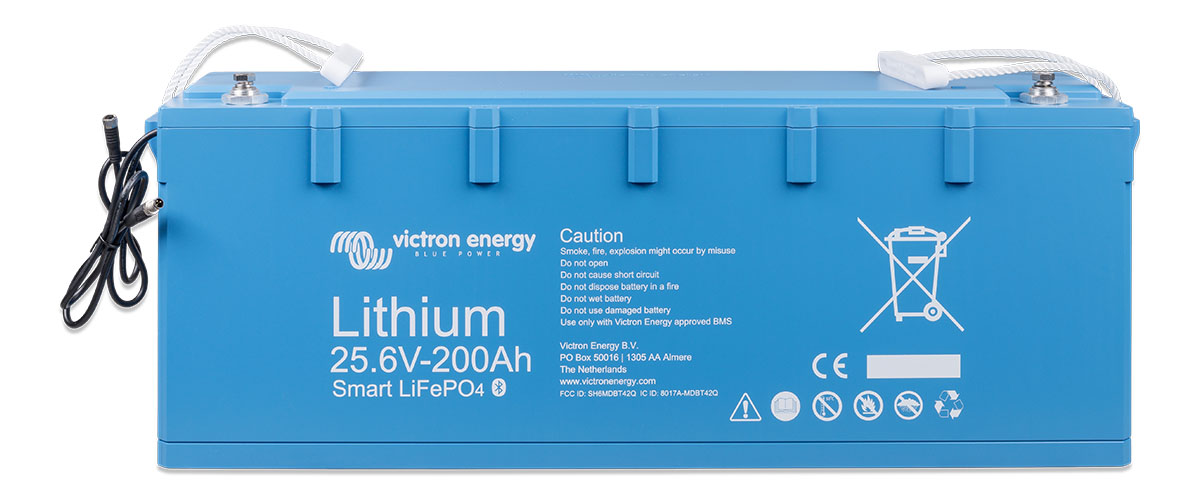

Baterie litowe Victron
https://www.victronenergy.com/batteries/lithium-battery-12-8v
https://www.victronenergy.com/batteries/lithium-battery-24v-180ah

Kompatybilność baterii innych firm
Zapoznaj się z poniższą listą akumulatorów innych firm, z którymi sprzęt Victron jest zgodny:
https://www.victronenergy.com/live/battery_compatibility:start

Akumulatory ołowiowe: OPzS i OPzV
Przy projektowaniu systemu, który je wykorzystuje, należy wziąć pod uwagę stosunkowo dużą rezystancję wewnętrzną tego typu baterii.

Akumulatory ołowiowe: AGM/ŻEL
Należy pamiętać, że stosowanie standardowych akumulatorów AGM i GEL nie jest zalecane w instalacjach zaprojektowanych do codziennego cyklu banku akumulatorów. Przy dużej ilości cykli akumulatory mogą zostać wyeksploatowane już po kilku miesiącach.

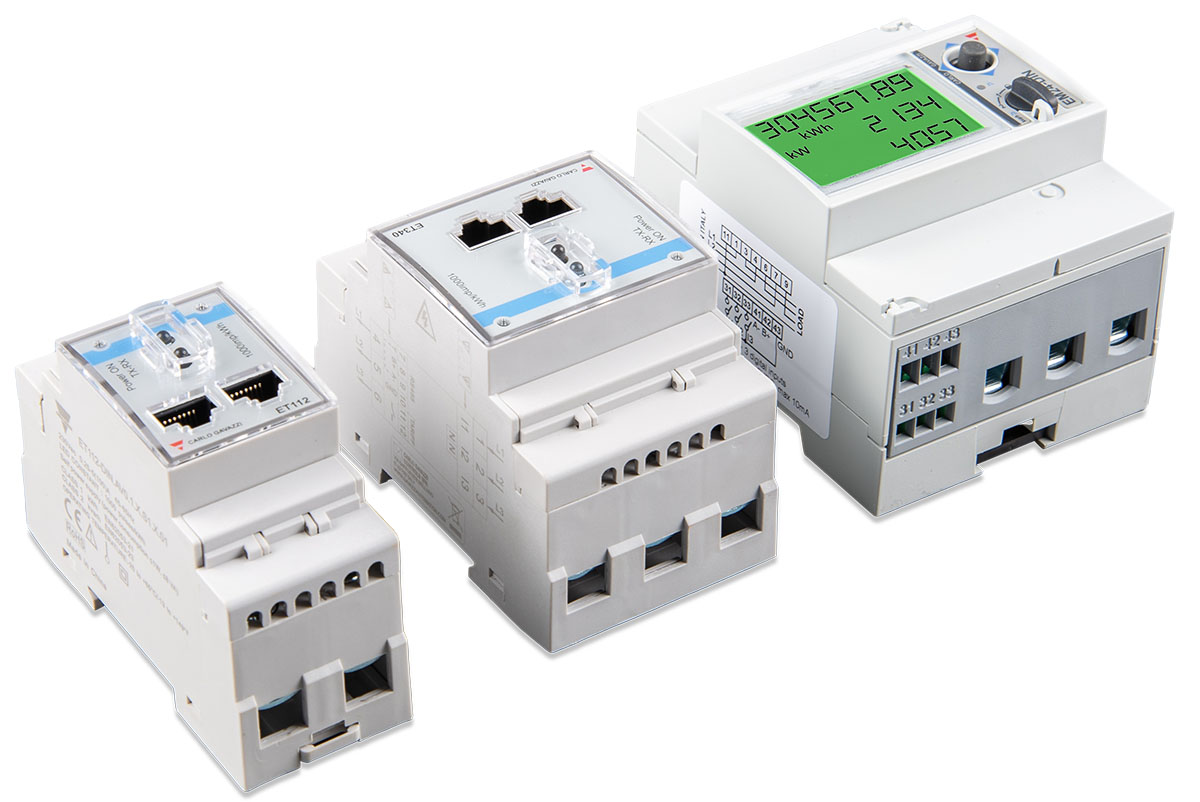

Zewnętrzny licznik kWH W przypadku pełnej lub częściowej instalacji równoległej do sieci, licznik energii można zainstalować w głównym panelu rozdzielczym między siecią a instalacją.Licznik sieci nie jest wymagany, gdy nie ma źródeł energii odnawialnej AC (elektrownia słoneczna), a także nie ma obciążenia AC po   stronie wejściowej systemu Multi/Quattro (tj. gdy wszystkie takie źródła i obciążenia są na  wyjściu strony systemu Multi/Quattro). Jeśli pomiędzy punktem przyłączenia do sieci a stroną wejściową systemu Multi/Quattro znajduje się jakiekolwiek źródło energii odnawialnej AC lub jakiekolwiek obciążenie AC, nieprawidłowe wyniki zostaną obliczone i zarejestrowane przez GX, chyba że licznik sieci jest zainstalowany i włączony.

Kiedy nie stosować licznika kWH:
Gdy energia odnawialna jest dostarczana po stronie wejściowej, wartość sieci będzie błędna (zbyt niska/ujemna); oraz Pokazana wartość obciążenia AC będzie zbyt niska (i pokaże zero w przypadku nadwyżki energii odnawialnej).

Opcjonalna elektrownia słoneczna OnGrid ESS może współpracować zarówno z inwerterami fotowoltaicznymi typu OnGrid, jak i z ładowarkami słonecznymi MPPT. (Możliwe jest również połączenie obu.)W przypadku korzystania z inwerterów fotowoltaicznych typu OnGrid zalecamy monitorowanie za pomocą CCGX zewnętrznego licznika kWh ESS może być również eksploatowany bez PV. Jest to typowe dla  elektrowni wirtualnych , gdzie instalacja jest częścią klastra małych systemów magazynowania - dostarczających energię do sieci w szczytowych momentach zapotrzebowania.

Więcej informacji można znaleźć pod tym linkiem - magazyn energii
