Instalacja asystenta ESS dla MultiPlus i Quattro

System magazynowania energii ESS oparty na falownikach MultiPlus lub Quattro do poprawnej pracy wymaga zainstalowania asystenta magazynu energii. Asystent umożliwia obsługę elektrowni słonecznych PV zainstalowanych na wyjściu oraz wejściu urządzeń MultiPlus lub Quattro oraz zapewnia charakterystykę pracy w/g poniższej logiki. Najpierw energia słoneczna z inwertera PV przesyłana jest do odbiorników AC. Następnie nadwyżki kierowane są do akumulatora. W przypadku w pełni naładowanego akumulatora i zaspokojonych potrzeb odbiorników AC energia może aczkolwiek nie musi (zależy od konfiguracji) być sprzedawana do sieci.

W sytuacji gdy zabraknie energii z paneli słonecznych pobierana jest ona z akumulatorów a w razie potrzeby dobierana z sieci energetycznej. Np w nocy lub bezsłoneczne dni a także za pomocą transferswitcha w przypadku zbyt małej wydajności baterii. Poniżej przedstawiamy poprawny sposób instalacji asystenta ESS dla systemów jedno oraz trójfazowych.

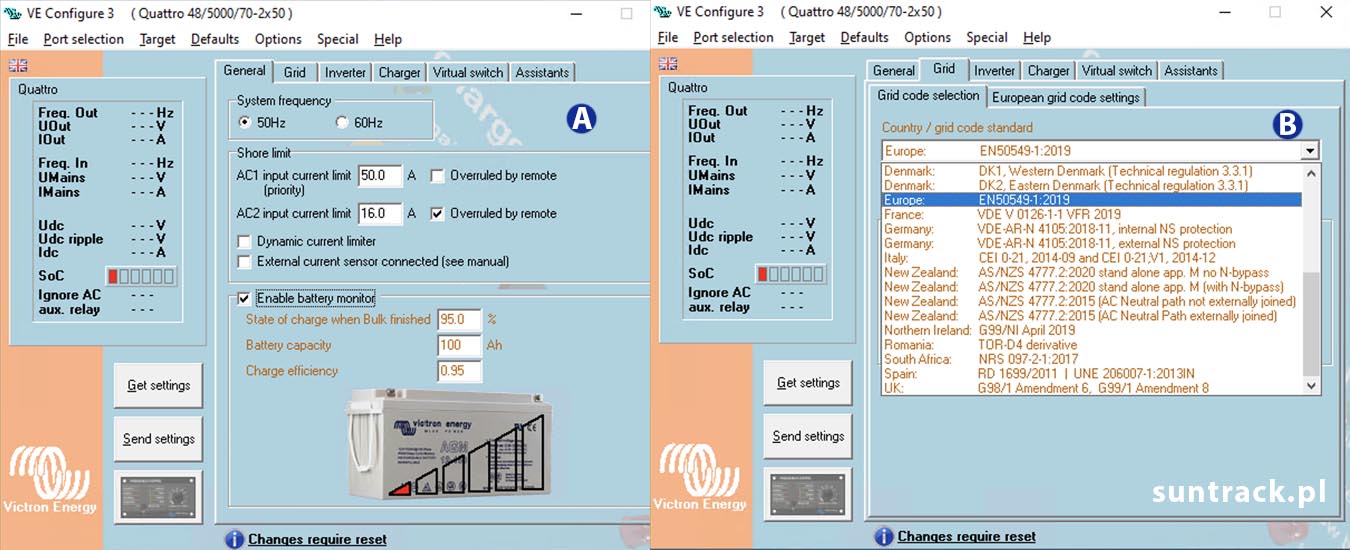

W pierwszej kolejności należy uruchomić aplikację VeConfigure (Rysunek A) i podłączyć się do urządzeń za pomocą np. interfejsu diagnostycznego MK3 USB. W przypadku systemów trójfazowych uprzednio należy połączyć jednostki kablami komunikacyjnymi i przeprowadzić konfigurację trójfazową. W drugim kroku (Rysunek B) należy wybrać w zakładce GRID odpowiedni Grid Code w tym wypadku europejski. Bez wyboru Grid Code system nie pozwoli na instalację asystenta ESS

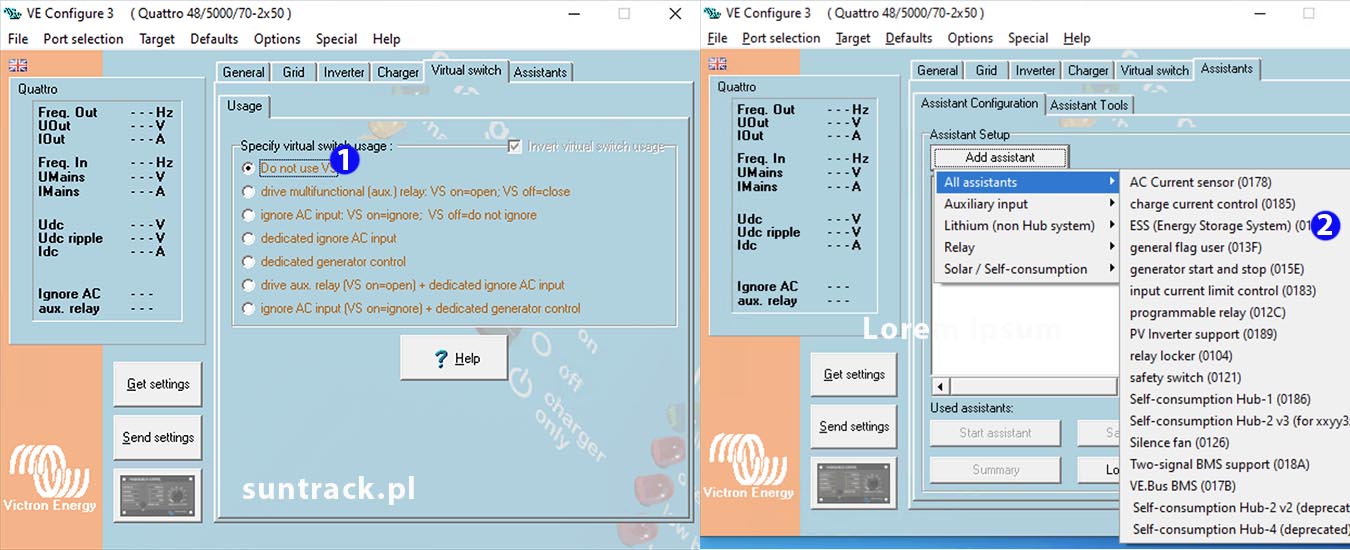

W następnym kroku należy przejść do zakładki Virtual Switch i ustawić go jako nie używany. (Rysunek 1) bez jego dezaktywacji nie będzie możliwości zainstalowania asystenta ESS. Następnie w zakładce Assistant wybieramy asystenta ESS Energy Storage System (Rysunek 2)

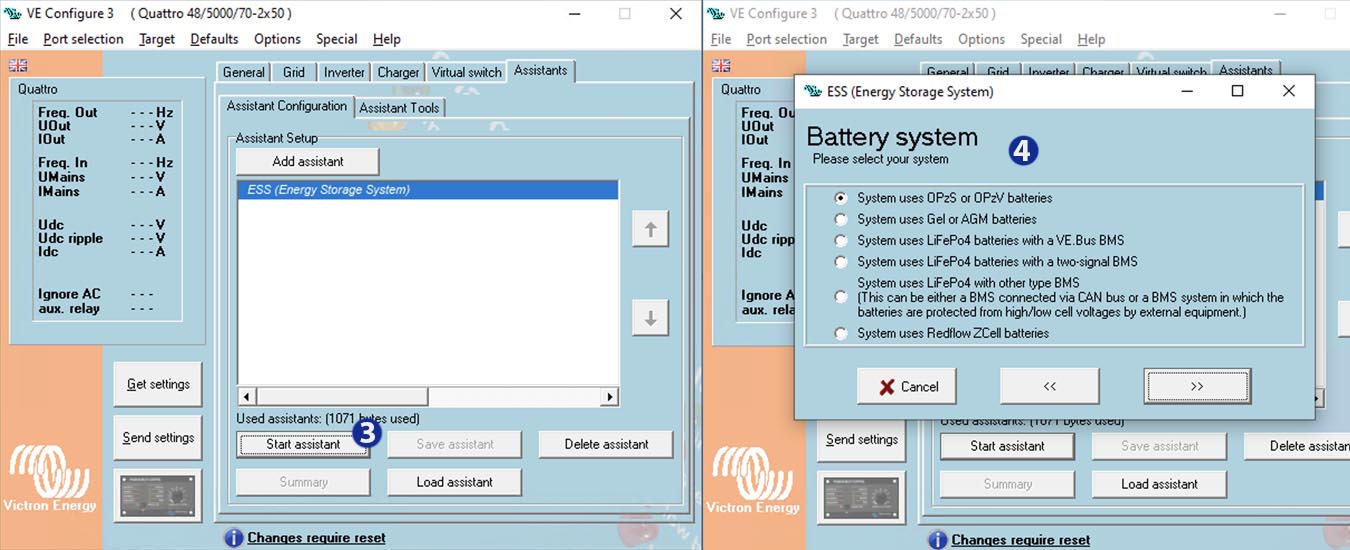

Następnie należy kliknąć Start Assistant (Rysunek nr 3) i zostaniemy przeniesieni do wyboru rodzaju akumulatora (Rysunek nr 4). Asystent ESS obsługuje każdy rodzaj akumulatorów również akumulatory AGM oraz GEL my jednak wybierzemy akumulator Victron Energy Lithium z zewnętrznym VE.Bus BMS.

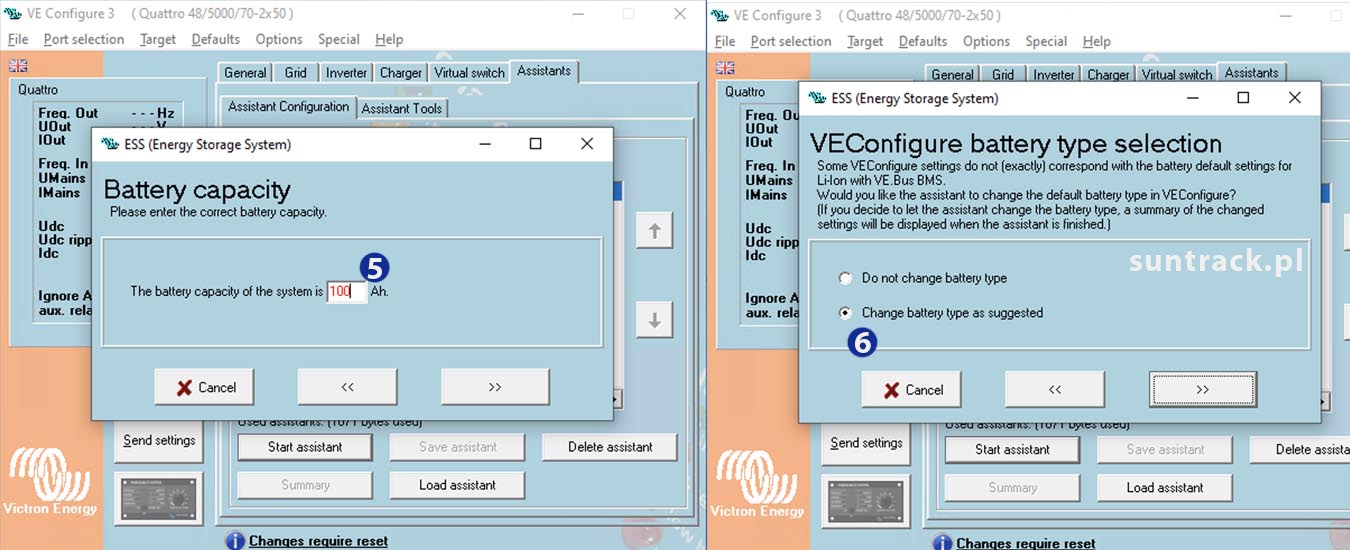

W kolejnym kroku (Rysunek nr 5) należy wybrać pojemność akumulatora wyrażoną w Ah. Należy pamiętać, że w sytuacji gdy mamy dwa akumulatory 100Ah/24V połączone szeregowo wartość powinna wynieść 100Ah ponieważ napięcie zostało podniesione dwukrotnie. (Rysunek nr 6) sugeruję wybranie domyślnych nastawów dla konkretnego akumulatora lub pozostawienie ich bez zmian.

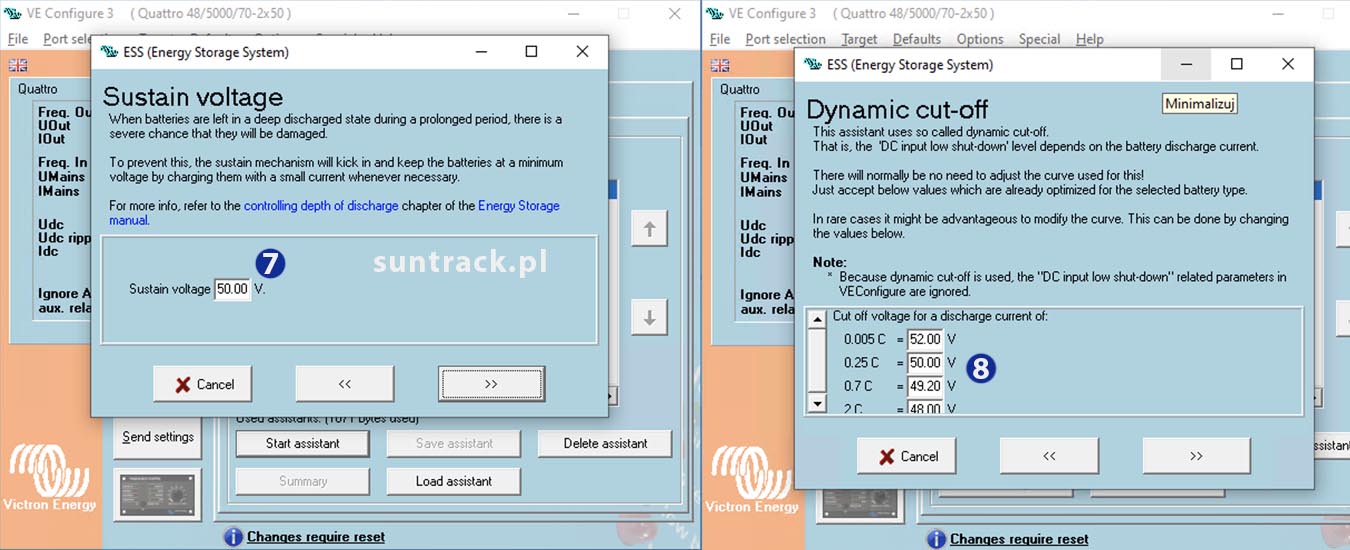

Kolejna pozycja to wybór napięcia Sustain (podtrzymania). (Rysunek 7) Oznacza minimalne dopuszczalne bezpieczne napięcie dla akumulatorów. Victron Energy dla swoich akumulatorów Lithium informuje, że końcowe napięcie rozładowania przy 24V to 22.4V. Przy napięciu 48V dopuszczalne minimalne napięcie to 44.8V. W tym wypadku sugerujemy ustawienie minimalnego napięcia w granicach 46V. Wybór jednak zawsze pozostawiamy instalatorowi. Tryb napięcia Sustain zostaje oznaczony w dwóch przypadkach. Pierwszy kiedy otrzymamy sygnał z VE.Bus BMS o niskim napięciu Drugi to oznaczenie niskiego napięcia przez Dynamic Cut-off co opisano poniżej. W przypadku przejścia w tryb Sustain akumulator będzie doładowywany niskim prądem z sieci aż do momentu otrzymania żądanego bezpiecznego napięcia.

Wybór napięcia Dynamic cut-off (Rysunek 8) System Dynamic cut-off ma za zadanie poinformować urządzenie kiedy akumulatory są rozładowane. Zależy on od obciążenia jakim jest rozładowywany akumulator. Np przy akumulatorze 100Ah wartość 0.005C to jedynie 0.5 Ampera a przy wartości 2C to aż 200 Amper. Należy zaprogramować własne wartości gdyż ustawienia domyślne nie działają prawidłowo zwłaszcza zimą.  W przypadku akumulatora, który pozostaje w stanie bezczynnym lub z minimalnym obciążeniem bardzo łatwo jest uzyskać napięcie poniżej 52V przy rozładowaniu 0.005. W takiej sytuacji system oznaczy niskie napięcie akumulatora pomimo faktu, że akumulator będzie naładowany.

Wstępnie sugerujemy obniżenie napięcia dla wszystkich wartości o 2V ale w żadnym wypadku nie powinno ono wynosić mniej niż 44.8V (dla bezpieczeństwa 45.5V) dla akumulatora LiFePO4 Victron Energy. Kwestia ustawień napięć Dynamic Cut-Off jest indywidualna dla każdej instalacji a nasze informacje sa jedynie wskazówką.

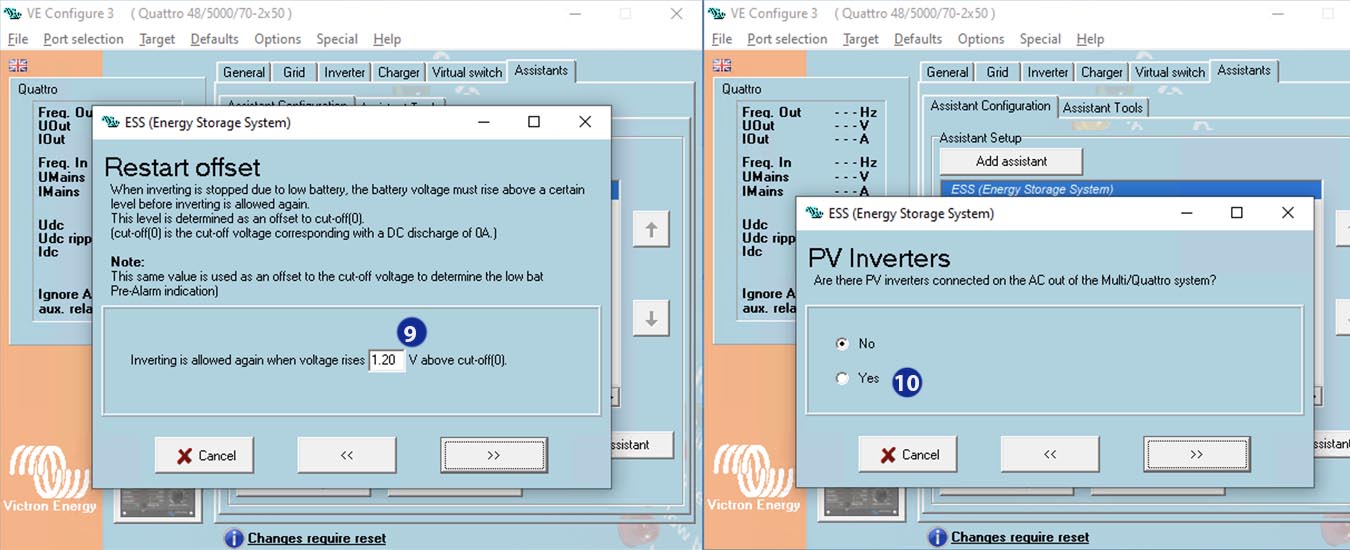

Kolejny krok to wybór napięcia po jakim zostanie wznowiona praca Invertera (Rysunek 9) Jeśli akumulator zostanie oznaczony jako rozładowany ten parametr określa po jakim wzroście napięcia może zostać wznowiona praca inwertera. Trzeba pamiętać, że przy wybranej opcji Dynamic Cut-Off ustawienia w zakładce inverter w programie VeConfigure będą ignorowane.

Rysunek 10 określa czy w naszym systemie znajduje się elektrownia słoneczna sieciowa czy czy nie. Zgodnie ze stanem faktycznym należy zaznaczyć odpowiednie pole. Jeżeli jednak nasza elektrownia słoneczna znajduje się na wejściu AcIn i nie chcemy jej używać można zaznaczyć brak elektrowni.

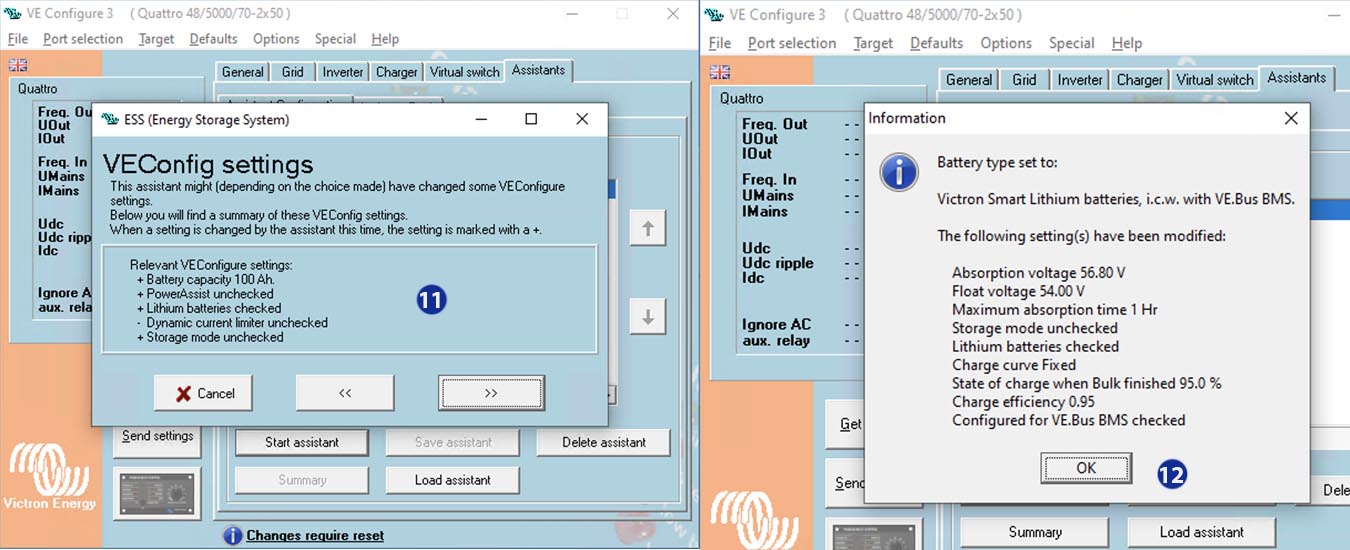

Ostatnie dwa pola do podsumowanie konfiguracji jaka została dokonana. (Rysunek 11) informuje o wyborze konfiguracji VeConfig natomiast (Rysunek 12) o rodzaju akumulatora i jego parametrach. Po zainstalowaniu asystenta można wyświetlić okno dialogowe podsumowania poprzez kliknięcie Summary w zakładce Assistans.
