Główne informacje

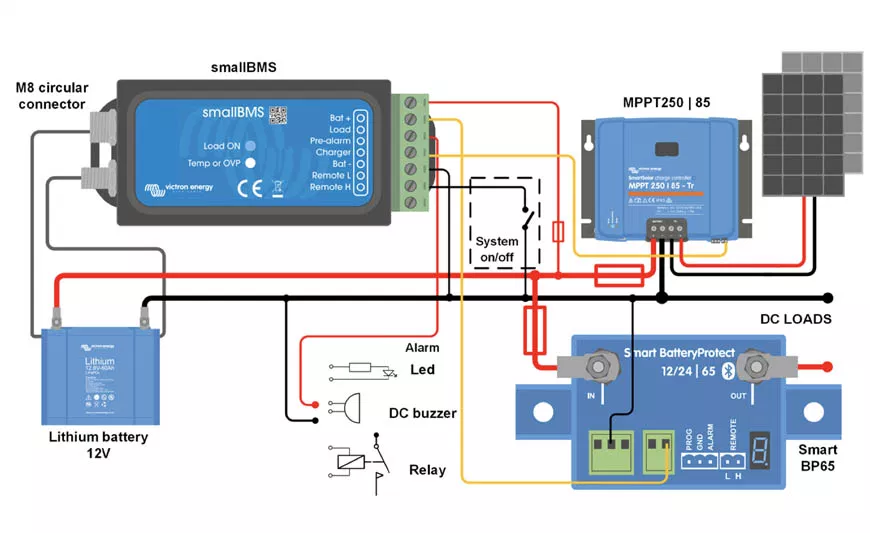

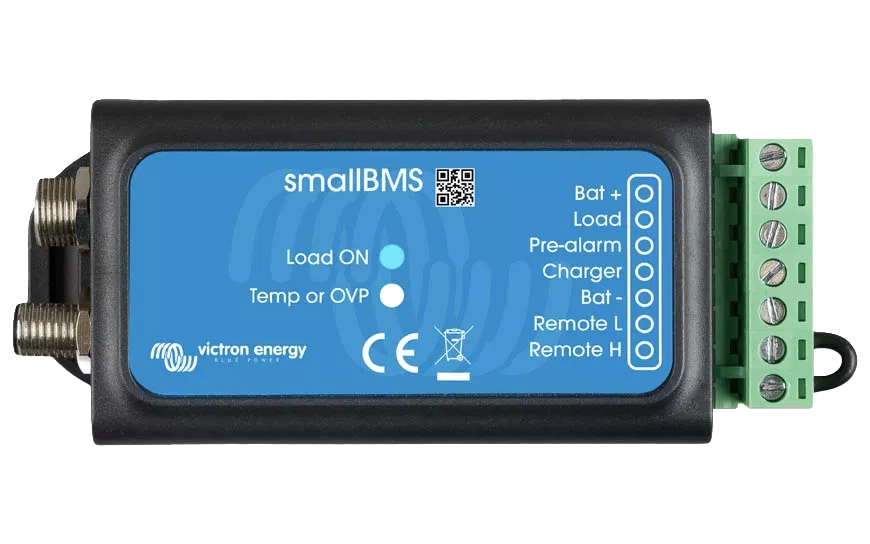

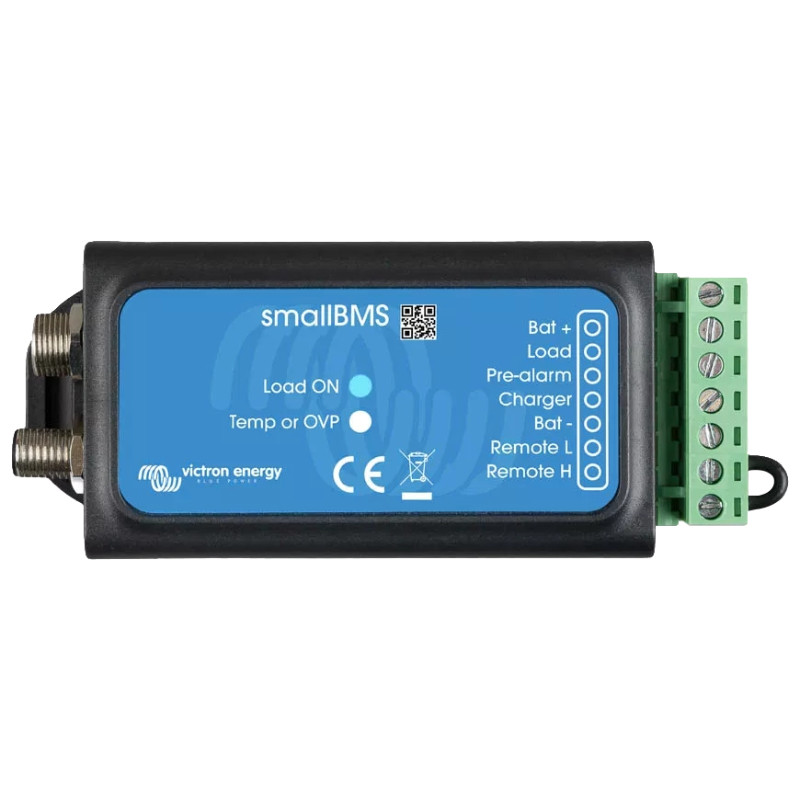

SmallBMS może zastąpić VE.Bus BMS w kilku zastosowaniach. Nie nadaje się jednak do użytku z inwerterami/ładowarkami VE.Bus MultiPlus i Quattro: nie ma interfejsu VE.Bus. SmallBMS jest przeznaczony do użytku z akumulatorami Victron Smart LiFePo4 z okrągłymi złączami M8. SmallBMS ma trzy wyjścia, podobne do VE.Bus BMS.
Wyjście odłączania obciążenia
Wyjście obciążenia jest zwykle wysokie i staje się swobodnie pływające w przypadku ogniwa pod napięciem (domyślnie 2,8 V/ogniwo, regulowane na akumulatorze między 2,6 V a 2,8 V na ogniwo). Maksymalny prąd: 1A. Wyjście obciążenia nie jest zabezpieczone przed zwarciem. Wyjście Load może służyć do sterowania: Przekaźnik lub stycznik wysokoprądowy. Wejście zdalnego włączania/wyłączania urządzenia Battery Protect, falownika lub konwertera DC-DC lub innych obciążeń.
Wyjście alarmu wstępnego
Wyjście alarmu wstępnego jest normalnie pływające i staje się wysokie w przypadku zbliżającego się podnapięcia ogniwa (domyślnie 3,1 V/ogniwo, regulowane na akumulatorze między 2,85 V a 3,15 V na ogniwo). Maksymalny prąd: 1A (bez zabezpieczenia przed zwarciem). Minimalne opóźnienie między alarmem wstępnym a odłączeniem obciążenia wynosi 30 sekund.
Wyjście odłączania ładowania
Moc wyjściowa ładowarki jest zwykle wysoka i staje się swobodnie pływająca w przypadku zbliżającego się przepięcia lub nadmiernej temperatury ogniwa. Maksymalny prąd: 10mA. Wyjście ładowarki nie nadaje się do zasilania obciążenia indukcyjnego, takiego jak cewka przekaźnika.
Wyjście ładowarki może służyć do sterowania:
- Zdalne włączanie/wyłączanie ładowarki
- Przekaźnik Cyrix-Li-Charge
- Łącznik akumulatorów Cyrix-Li-ct
Wejście włączania/wyłączania systemu
Wejście on/off systemu steruje obydwoma wyjściami. Po wyłączeniu oba wyjścia będą swobodnie pływać, więc obciążenia i ładowarki są wyłączone. System on/off składa się z dwóch zacisków: Remote L i Remote H. Zdalny włącznik/wyłącznik lub styk przekaźnika można podłączyć między L i H. Alternatywnie zacisk H można przełączyć na plus akumulatora lub zacisk L można przełączyć na minus akumulatora. Chroni systemy 12V, 24V i 48V Zakres napięcia roboczego: od 8 do 70 V DC.
Wskaźniki LED
- Load ON (niebieski): Wysokie obciążenie wyjściowe (napięcie ogniwa >2,8 V, regulowane na akumulatorze).
- Temp lub OVP (czerwony): Wyjście ładowarki swobodnie pływające (z powodu nadmiernej temperatury ogniwa (>50°C)
Pobierz kartę produktu tutaj.
