Parametry / Model

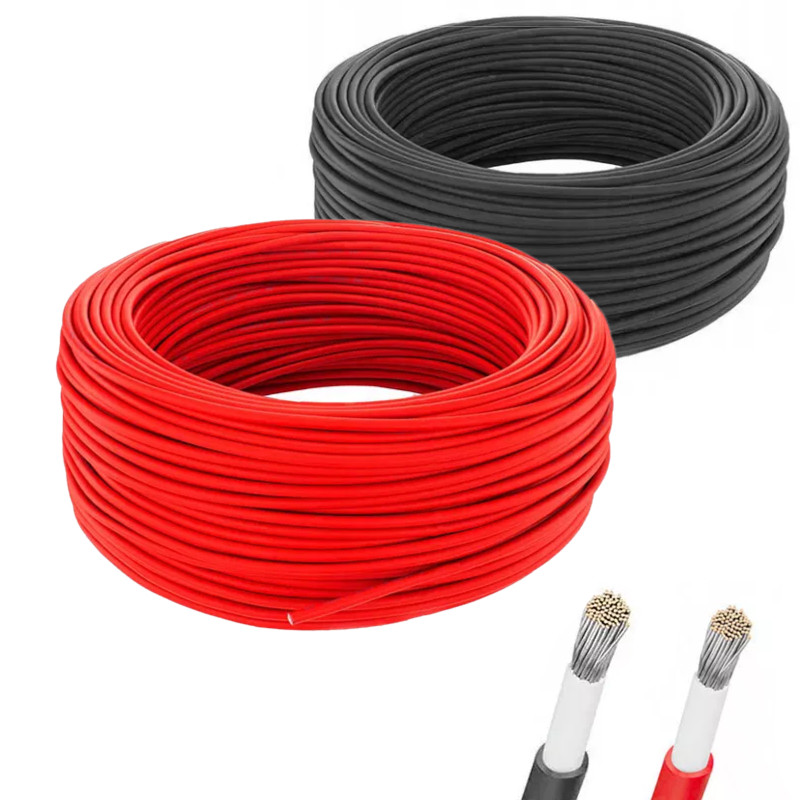

Pn 4 mm2rzewód solarny KBE
Znamionowy przekrój (mm2 )
4
Średnica przewodu (mm)
2,4
Średnica zewnętrzna (minimum) (mm)
5,2
Średnica zewnętrzna (maksymalna) (mm)
5,6
Maksa kabla netto, w przybliżeniu (kg/km)
58
Min. promień gięcia (mm)
17
Maks. dopuszczalne obciążenie na rozciąganie (N)
60
Maks. obciążenie prądowe w temperaturze 60ºC (A)
55
Dopuszczalny prąd zwarcia (1s) (kA)
0,50
Znamionowe napięcie AC
U0/U0.6/1,0 kV
Maks. napięcie systemu PV DC
1,8 kV
Maks. dopuszczalne napięcie pracy AC
0,7/1,2 kV przewód-ziemia/przewód-przewód
Maks. dopuszczalne napięcie pracy DC
0,9 kV/1,8 kV przewód-ziemia/przewód-przewód
Napięcie próbne AC/DC
6,5 kV/15 kV (czas trwania testu 5 min)
Obciążalność prądowa
Zależna od wymagań dla kablów do systemów fotowoltaicznych TUV 2 PfG 1169/008.2007
Temperatura otoczenia
Od -40ºC do +90ºC(ruchoma i stała), zaprojektowane zgodnie z normą IEC 60216, stała tem. 120ºC = 20000h.(2,3 lat), stała tem. maks. 90ºC = 30 lat
Temperatura zwarcia
+ 250ºC (maks. 5 sekund w przewodzie)
Odporność na niskie temperatury
Zginanie i rozciąganie zgodnie z normą EN 60811-1-4, wpływ zimna zgodnie z normą EN 50305
Test ciepła/wilgoci
Zgodny z normą EN 60068-2-78, 1000h przy 90ºC i 85% wilgotności
Wytrzymałość na obciążenie
15 N/mm2 w użyciu, 50 N/mm2 podczas instalacji
Promień zgięcia
Min. 3 x D (D = średnica zewnętrzna maks.)
Odporność na ścieranie
Papier ścierny (testy zgodne z normą DIN 53516), powierzchnia ścierania do izolacji (test), pow. ścierna do przewodnika (test), pow. ścierna do tworzywa sztucznego (test)
Twardość brzegu
85 (testy zgodnie z normą DIN 53505)
Odporność na gryzonie
Dla całkowitego bezpieczeństwa należy stosować przewody ochronne z metalową siatką
Odporność na czynniki zewnętrzne
Odporność na naftę
24h, 100º (test zgodnie z DIN VDE 0473 811-2-1, DIN EN 60811-2-1)
Badanie odporności na działanie ozonu
Zgodna z normą DIN EN 50396, HD 22.2 typ testu B
Badanie odporności na promieniowanie UV
UL 1581 (test xeno), ISO 4892-2 (met.1), HD 605/A1-2.4.20
Odporność na kwas
Zgodna z normą EN 60811-2-1. 7 dni, 23ºC (N kwas szczawiowy, N roztwór wodorotlenku sodu)
Odporność na Amoniak
Atmosfera nasycona amoniakiem przez 30 dni (test)
Absorbcja wody (wagowa)
Test zgodnie z normą DIN EN 60811-1-3
Rozprzestrzenianie się płomienia, indywid. kabel
DIN EN 60332-1-2 kabel i TUV 2 PfG 1169/08.2007
Rozprzestrzenianie się płomienia, wiązka kabli
Test zgodny z DIN EN 50305-9 i DIN VDE 0482 część 332-3-25
Emisja dymu, przepuszczalność światła >70%
Test zgodny z IEC 61034 i DIN VDE 0482 część 268-2
Ekologiczne środki bezpieczeństwa
Zgodność z ROHS
Przewód
Z miedzi elektrolitycznej, cynowany, klasy 5 zgodnie z normą IEC 60228 (DIN VDE 0295)
Izolacja
HEPR 120ºC i IEC 60502-1-A, na (typ mieszaniny E16/E18)
Powłoka
Usieciowany elastomer etylenu z oktanem winylu na bazie (EVA) 120ºC zgodnie z normą DIN EN 50363-2-1
Etykietowanie
Przewód solarny (przekrój) PV1-F 0,6/1 kV, VDE numer 8026/TUV certyfikat R 60014271
