Jeśli po odłączeniu Cyrixa napięcie wyjściowe ładowarki akumulatora natychmiast wzrośnie do 13,0 V lub więcej, Cyrixponowi połączenie z 3-sekundowym opóźnieniem.Uwaga: W przypadku zerowego prądu rozładowania lub małego prądu rozładowania, Cyrix nie odłączy się wkrótce po tym, jak ładowarka została wyłączona i/lub odłączona, ponieważ napięcie akumulatora będzie wyższe niż 13,5 V.

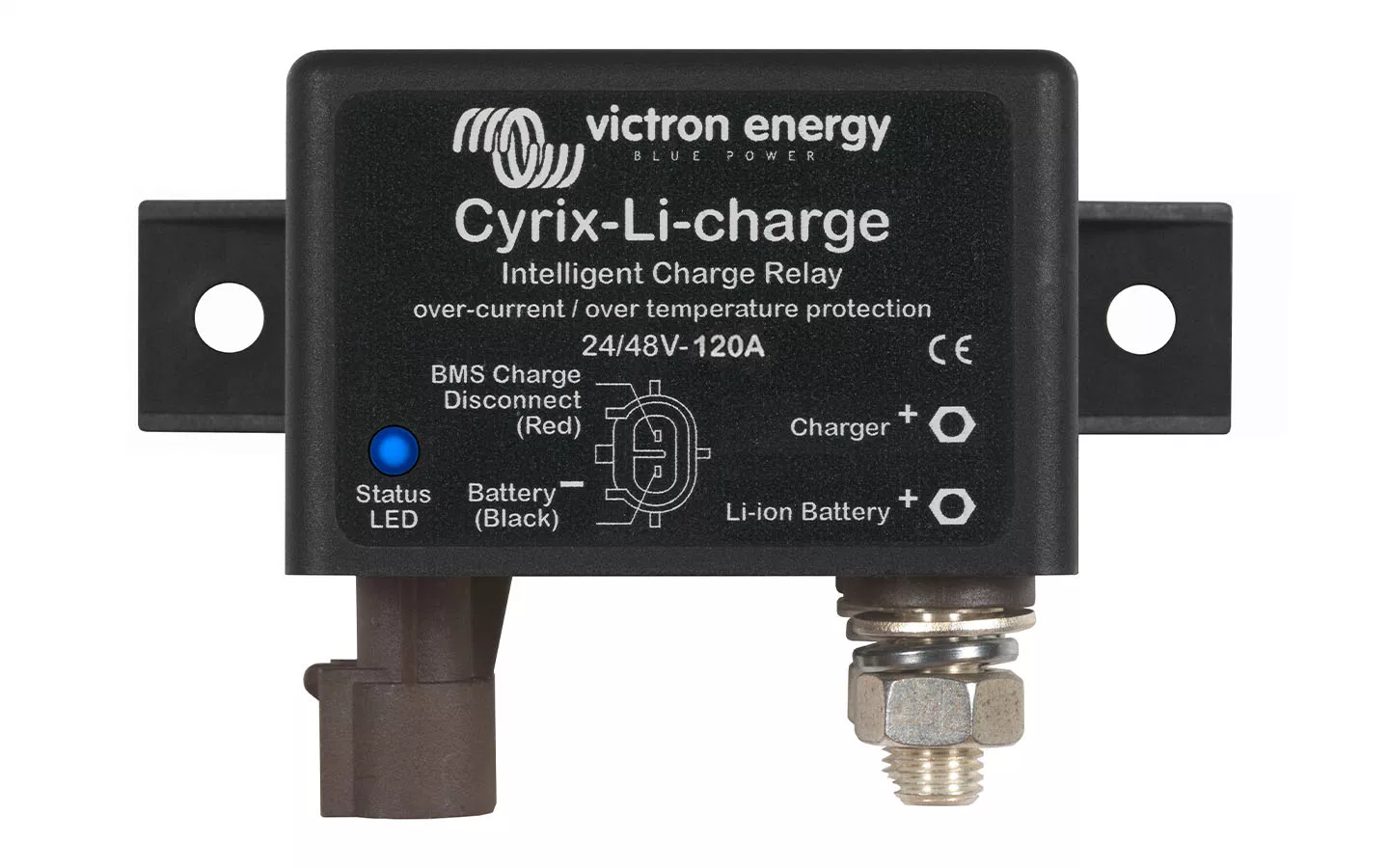

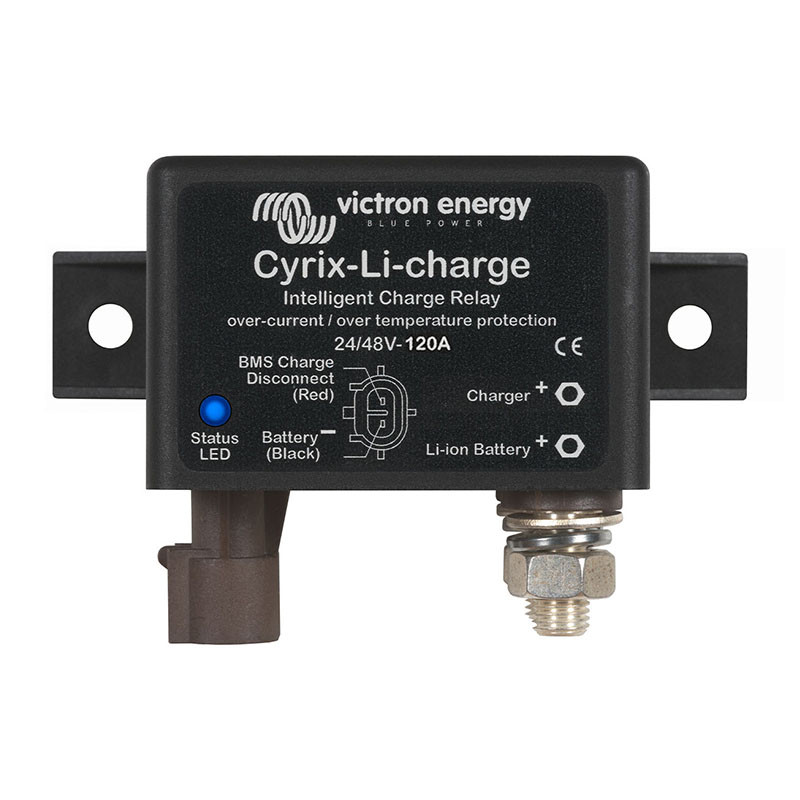

Cyrix-Li-charge
24/48-120
|
|

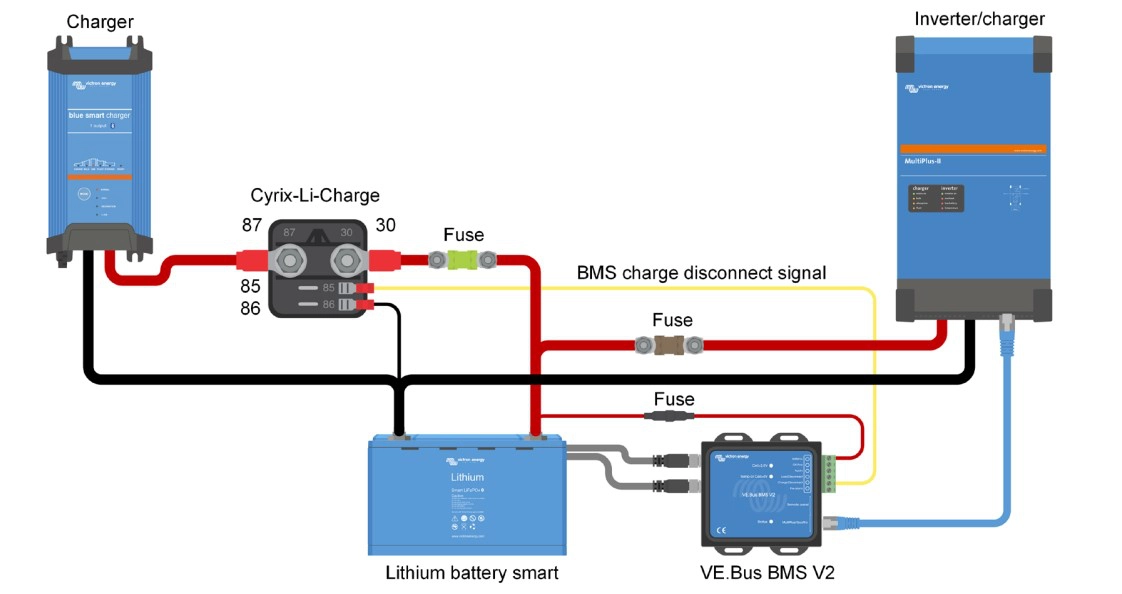

Cyrix-LiCharge dedykowany jest do sterowania ładowarkami akumulatorów LiFePO4. Jest zarządzany za pomocą zewnętrznego systemu BMS Ve.Bus BMS lub smallBMS. Sterowany jest za pomocą stanów wysokich i niskich pobieranych z BMS. Sterowany mikroprocesorowo
Cyrix-Li-Charge połączy ładowarkę z 3 sekundowym opóźnieniem:
- jeśli wyjście odłączenia ładowania VE.Bus BMS jest wysokie i
- jeśli wykryje napięcie 13,0 V (odpowiednio 26,0 V lub 52,0 V) lub więcej na zacisku ładowarki akumulatora, oraz
- jeśli wykryje napięcie 2 V lub więcej na zacisku akumulatora
(Cyrix pozostanie otwarty, jeśli nie zostanie podłączony do akumulatora). Cyrix-Li-Charge wyłączy się natychmiast, gdy jego wejście sterujące stanie się swobodnie pływające, sygnalizując przepięcie komórki lub nadmierna temperatura ogniwa. Ogólnie alarm przepięcia ogniwa zostanie zresetowany wkrótce po zatrzymaniu ładowania. Cyrix ponownie podłączy ładowarkę po opóźnieniu 3 sekundy. Gdy Cyrix-Li-Charge jest włączony (ładowarka podłączona do akumulatora), wyłączy się po 1 godzinie, aby sprawdzić, czy ładowarka jest nadal włączona
|
|
| |
PARAMETRY/MODEL
|
Cyrix-Li-charge 24/48-120 |
| Prąd ciągły i zdolność wyłączania przy napięciu 12V lub 24V |
120 A |
| Zdolność rozerwania przy 48V |
40 A |
| Wejście sterujące |
Cyrix załącza się, gdy wejście sterujące jest wysokie (napięcie baterii)
Cyrix rozłącza się, gdy wejście sterujące jest pozostawione w stanie wolnym lub ściągnięte w dół. |
| Napięcie połączenia |
13,0 V / 26,0 V / 52,0 V |
| Napięcie rozłączenia |
11.5V < V < 11.0V: 10s
V < 10.5V: natychmiast |
| Pobór prądu w stanie otwartym |
<4 mA |
| Kategoria ochrony |
IP54 |
| Waga |
0,11 kg |
| Wymiary wys. x szer. x gł. |
46 x 46 x 80 mm |
| Instrukcja obsługi |
Pobierz |
|
