Hybrydowe falowniki sieciowe Victron Energy

Inwertery Hybrydowe

Branża fotowoltaiczna rozwija się dynamicznie. Tak bardzo, że infrastruktura energetyczna nie zawsze nadąża za zapotrzebowaniem. Coraz częściej zdarzają się odmowy przyłączania elektrowni słonecznych do sieci, a warunki sprzedaży energii elektrycznej stają się coraz mniej korzystne. Rozwiązaniem tego problemu są Holenderskie inwertery hybrydowe marki Victron Energy umożliwiające pracę całkowicie wyspową nawet wtedy jeżeli jesteśmy odłączeni od sieci energetycznej.

Falownik hybrydowy jedno i trójfazowy.

W Polsce bardziej popularne są instalacje PV pracujące trójfazowo. Takie inwertery można znaleźć w ofercie marki Victron Energy. Podstawą budowy systemu są urządzenia MultiPlus oraz Quattro. Mogą one pracować jednofazowo, ale przy wykorzystaniu trzech takich samych jednostek i połączeniu ich kablem komunikacyjnym, możliwa jest praca trójfazowa. To jednak nie wszystko. Technologia pozwala na łączenie falowników hybrydowych równolegle, dzięki czemu możliwe jest zwiększenie mocy na każdej fazie. Rozwiązanie to jest idealne do późniejszej rozbudowy systemu OZE.

Praca wyspowa i zasada Factor 1.0

Wszystkie inwertery hybrydowe holenderskiego producenta - zarówno MultiPlus jak i Quattro umożliwiają pracę całkowicie wyspową. Przy zachowaniu zasady Factor 1.0, moc wyrażona w kWp nie może być wyższa niż moc łączna falowników hybrydowych wyrażona w VA możliwe jest podłączanie tradycyjnych elektrowni słonecznych na złączu AC Out. Takie rozwiązanie pozwala sterować za pomocą częstotliwości dowolną elektrownią słoneczną. W przypadku braku napięcia z sieci, możliwa jest także praca wyspowa. Warto również wspomnieć, że w sytuacji gdy system pracuje całkowicie wyspowo i w danej chwili nie ma żadnych odbiorników, falownik hybrydowy za pomocą częstotliwości może zmniejszyć moc nawet do zera. Wszystko odbywa się w pełni automatycznie, bez ingerencji użytkownika.

Współpraca inwerterów hybrydowych z SolarEdge i Fronius

Decydując się na rozbudowę elektrowni słonecznej o magazyn energii i jednocześnie będąc w posiadaniu falowników Fronius lub SolarEdge nie ma potrzeby wykonania dodatkowego opomiarowania. Pełna integracja za pomocą protokołu sieciowego umożliwia komunikację falowników sieciowych z inwerterem hybrydowym MultiPlus lub Quattro. Jednocześnie w przypadku innych producentów należy zastosować zewnętrzny licznik kWh taki jak ET 340 lub ET112 produkowany przez włoską firmę Carlo Gavazzi. Takie rozwiązanie jest wymagane, ze względu na fakt, że musimy dostarczyć informacji do systemu ESS ile w danej chwili energii słonecznej produkuje elektrownia słoneczna.

Magazyn energii w oparciu o inwertery hybrydowe.

Ogólna zasada pracy magazynu energii ESS nie jest skomplikowana. Nadwyżki energii słonecznej, które nie zostały wykorzystane na bieżąco przez odbiorniki są kierowane do akumulatora. W późniejszym etapie - nocą lub w bezsłoneczne dni mogą być wykorzystane do zasilania dowolnych odbiorników. W przypadku zapełnienia akumulatora nadwyżki prądu mogą być odsprzedawane do sieci, ale nie muszą - wszystko zależy od konfiguracji systemu.

Falownik hybrydowy Quattro i MultiPlus różnice.

Zarówno jeden jak i drugi falownik może pracować z elektrownią słoneczną ongrid każdego typu. Różnica między falownikami polega na możliwości podłączenia ilości wejść. W przypadku falownika MultiPlus możliwe jest podłączenie tylko jednego źródła wejściowego. Może nim być sieć publiczna lub agregat prądotwórczy pracujący naprzemiennie. Falowniki Quattro umożliwiają jednoczesną pracę agregatu prądotwórczego jak i sieci. Takie rozwiązanie umożliwia wprowadzenie pełnej automatyki, co sprawia, że magazyny energii są całkowicie bezobsługowe.

Łączenie mocy z wielu źródeł.

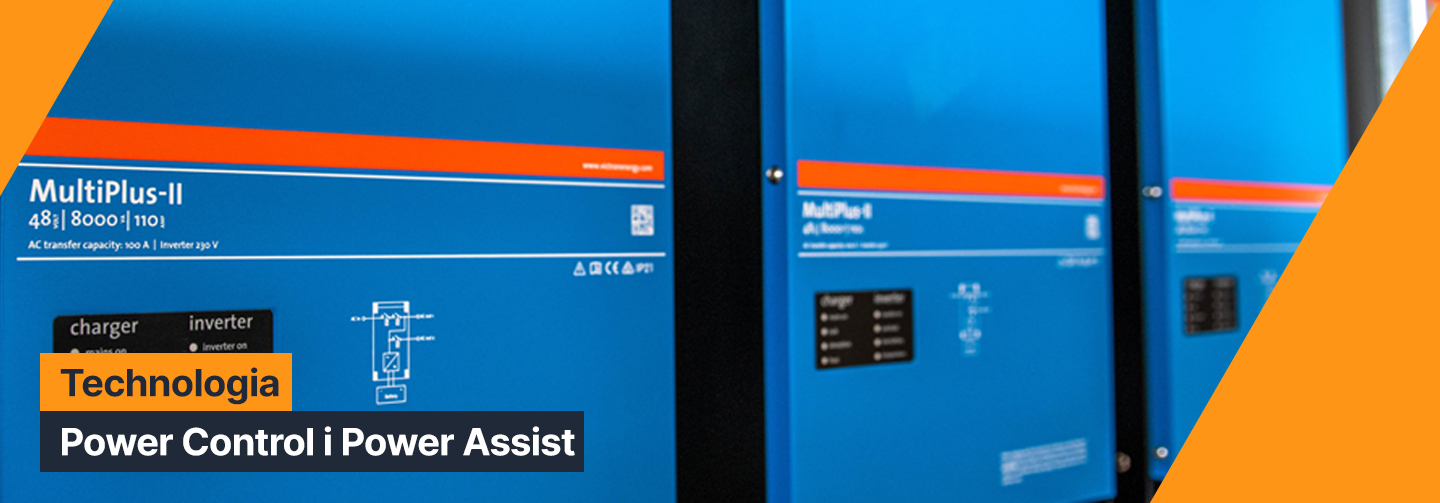

Dzięki zastosowaniu technologi Power Control i Power Assist możliwe jest połączenie energii z wielu źródeł. Wbudowany transfer switch zarówno w falowniku hybrydowym MultiPlus jak i Quattro, umożliwia dobranie brakującej energii z zewnętrznych źródeł zasilania. Takie rozwiązanie pozwala zasilać większe urządzenia, niż moc nominalna magazynu energii. Wszystkie źródła energii mogą być połączone w jedno, a więc energia sieciowa, z akumulatora, agregatu prądotwórczego oraz paneli słonecznych. Dzięki takiemu systemowi możliwe jest wygenerowanie mocy o wiele większej niż przyłączeniowa. Ładowanie samochodu elektrycznego inwerterem hybrydowym. Alternatywną opcję stanowi ładowarka do samochodów elektrycznych Victron Energy EV Charging. Umożliwia ona w przypadku naładowania akumulatorów wysyłania nadwyżek energii nie do sieci energetycznej, ale do akumulatora samochodowego. W zależności od wymagań użytkownika energia może być w pierwszej kolejności kierowana do samochodu, a dopiero potem do akumulatora magazynu energii. Możliwości konfiguracji są nieograniczone.

Podsumowanie

Gospodarka oraz ludzie są i będą coraz bardziej zależni od źródeł energii elektrycznej. Rozwój zdecentralizowanego zasilania jakimi są elektrownie słoneczne i magazyny energii nie tylko pozwalają na rozproszenie energetyki, ale także na dywersyfikacje zasilania chociażby w przypadku zdarzeń ekstremalnych - klęsk żywiołowych, wojen itp.
