Panel słoneczny 20W z regulatorem ładowania 5A

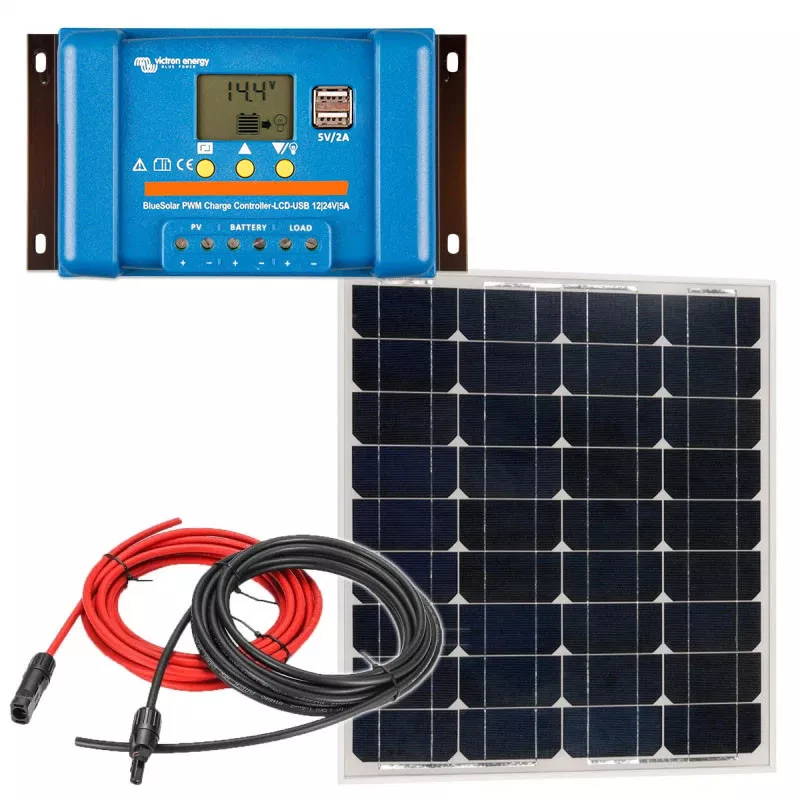

Zestaw solarny zawiera: panel słoneczny monokrystaliczny, regulator ładowania Holenderskiej firmy Victron Energy do zestawu dołączono również potrzebne okablowanie oraz złącza.

Zestaw pełni rolę małego mobilnego zestawu turystycznego. Można zasilać nim ładowarki od telefonów, tabletów. Możliwe jest zasilanie niewielkiego oświetlenia LED do 10 W a także telewizora turystycznego lub radia. Do tak małego panelu nie zalecamy podłączania przetwornicy napięcia 230V

Zasada działania: panel słoneczny generuję energię elektryczną pozyskaną z promieni słonecznych. Energia przesyłana jest okablowaniem solarnym do regulatora ładowania a następnie do akumulatora żelowego (brak w zestawie). Dołączony regulator zapewnia poprawną charakterystykę ładowania akumulatora oraz zabezpiecza przed prądem wstecznym. Zgromadzona energia w akumulatorze wykorzystywana jest do zasilania przetwornicy napięcia (brak w zestawie), która zmienia napięcie stałe 12V w napięcie sieciowe 230V. System na bieżąco wykorzystuje energię z panela jeżeli akumulator jest pełny..

Jaki akumulator można podłączyć pod zestaw fotowoltaiczny?

Panele słoneczne o mocy 20W powinny pracować w trybie cyklicznym z akumulatorami o pojemności max 18Ah i nie mniejszych niż 5Ah. Stosowanie większych akumulatorów spowoduje niedoładowanie akumulatora a mniejszych zbyt szybkie ładowanie akumulatora co w efekcie będzie prowadziło do jego gazowania oraz zniszczenia. Jeżeli jednak chcemy się zdecydować tylko na ładowanie wyrównawcze lub zapobiegające przed samorozładowaniem akumulatora w czasie np gdy łódź lub kamper stoją nieużywane z powodzeniem możemy podłączyć go nawet do akumulatora o pojemności 100Ah. W takiej sytuacji nasz system fotowoltaiczny będzie jedynie zapewniał podtrzymanie napięcia akumulatora i zapobiega jego rozładowaniu. Nie polecamy jednak z korzystania w pracy codziennie z tak małego modułu solarnego i tak dużego akumulatora.

Jaki rodzaj akumulatora powinien być zastosowany?

Akumulatory w systemach fotowoltaicznych pracujących cyklicznie powinny być zawsze konstrukcji żelowej. Akumulatory żelowe zapewniają możliwości ich głębokiego rozładowania a następnie ponownego naładowania bez szybkiej utraty pojemności. Akumulator żelowy pracujący non stop codziennie rozładowany i ładowany wykona 400 pełnych cykli co przełoży się na nieco ponad rok pracy dopiero wtedy zacznie tracić swoje parametry. Akumulator żelowy używany tylko w sezonie letnim przez ok 3-4 miesiące z powodzeniem wystarczy nawet na 6 lat pracy. Wykonując również cykle niepełne 50% możemy ich wykonać dwukrotnie więcej a więc 800.

W przypadku akumulatora tradycyjnego gdzie elektrolit jest w stanie płynnym efekt pamięci akumulatora występuje już przy pierwszym rozładowaniu akumulatora. Po ok 20-30 pełnych cykli rozładowania akumulatora możemy utracić nawet 80% jego pojemności. Natomiast w sytuacji gdy pozostawimy rozładowany akumulator z elektrolitem ciekłym na dłuższy czas np 2-3 dni możemy utracić również ok 80% jego pojemności. Stosowanie akumulatora z elektrolitem ciekłym w większości przypadków jest droższe niż zakup pozornie droższego akumulatora żelowego z uwagi na duże częstszą potrzebę wymiany.

Co można zasilać 20W panelem słonecznym.

Moduł fotowoltaiczny o mocy 20W jest jednym z najmniejszych dostępnych w naszej ofercie. Jest przeznaczony do ładowania niewielkich akumulatorów żelowych. Najlepszym zastosowaniem takiego panela słonecznego wraz z akumulatorem o pojemności ok 7-18 ah jest zasilanie niewielkiego oświetlenia ledowego o mocy max 10W lub jako opcjonalna ładowarka telefonów lub podobnych urządzeń o małej konsumpcji energii. Panel słoneczny o mocy 20W jest zbyt mały aby zasilać telewizor chyba że jest to max 12” mały telewizor turystyczny zasilany z napięcia akumulatora. Tak małe panele słoneczne zdecydowanie nie nadają się do zastosowań turystycznych takich jak kamper, przyczepa kempingowa lub do zasilania reklam solarnych.

Czy regulator ładowania obsługuje akumulatory żelowe oraz tradycyjne.

Tak oczywiście. Regulatory ładowania Victron Energy umożliwiają wybór rodzaju akumulatora za pomocą wbudowanego interfejsu i wyświetlacza LCD. Umożliwiają także ładowanie akumulatorów litowych LiFePo4.

Ile czasu panel 20W będzie ładował akumulator 18 Ah

Poniższe wyliczenia czasu ładowania akumulatora są szacunkowe. nie uwzględniają oporów okablowania, wewnętrznego oporu akumulatora, zmiennego napięcia baterii oraz innych podobnych czynników. Dają mniej więcej obraz z dokładnością co do 10%. Akumulator żelowy o pojemności 18Ah posiada ładunek elektryczny w ilości 216 Wh (18Ah*12V) panel słoneczny dysponuje mocą 20W ale z uwagi na zmienne oświetlenie i warunki oraz temperaturę uwzględniamy ok 10% strat a więc 18W.

Trwałość panela słonecznego i zestawu.

Moduł fotowoltaiczny oraz regulator ładowania firmy Victron Energy objęte są 5 letnią gwarancją na produkt. Jednak sam panel słoneczny posiada dodatkową gwarancję energetyczną aż 25 lat. Oznacza to, że po upływie 25 lat panel słoneczny nie powinien posiadać mniej mocy niż 80 % mocy nominalnej. Oznacza to spadek mocy nie większy niż 0,8% rocznie oraz ok 1% w pierwszym roku użytkowania.

Dodatkowe funkcje regulatora ładowania.

Zawarty w zestawie solarnym regulator ładowania poza podstawowymi funkcjami, wbudowanym wyświetlaczem LCD i dwoma wyjściami USB posiada możliwość sterowania światłem nocnym. Oznacza to, że po zmierzchu może załączyć wyjście LOAD na określoną ilość czasu podaną w godzinach lub do świtu i pracować jako latarnia solarna. Czujnikiem zmierzchu w tym wypadku jest panel fotowoltaiczny.

Czy zestaw fotowoltaiczny jest kompletny.

Tak zestaw solarny zawiera panel słoneczny, gotowe okablowanie umożliwiające połączenie panela słonecznego z regulatorem, zestaw wtyczek, polską instrukcję obsługi wraz ze schematem instalacji. Nie zawiera przewodu połączeniowego do akumulatora i należy go dokupić oddzielnie.
