Parametry / Model

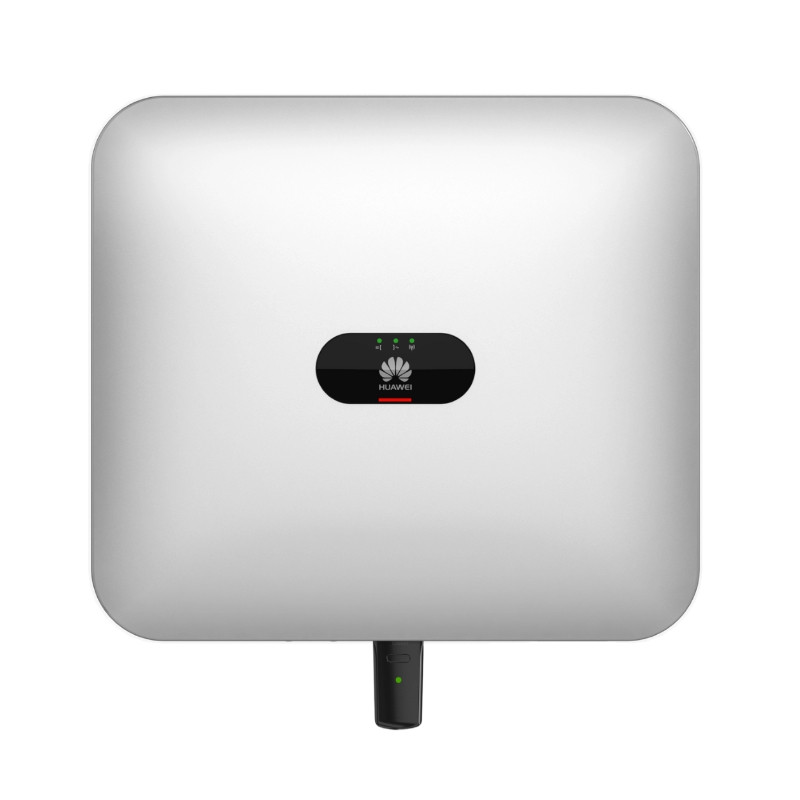

SUN2000-8KTL-M1
Sprawność maksymalna
98,6%
Europejska sprawność ważona
98,0%
Maksymalne napięcie wejściowea
1100 V
Maksymalny prąd wejściowy (na MPPT)
11 A/13.5 A (Zależnie od tabliczki znamionowej produktu)
Maksymalny prąd zwarciowy (na MPPT)
15 A/19.5 A (Zależnie od tabliczki znamionowej produktu)
Minimalne napięcie uruchomienia
200 V
Zakres napięć MPP
140–980 V
Zakres napięcia dla pełnego obciążenia MPPT
315–850 V DC
Znamionowe napięcie wejściowe
600 V
Maksymalna liczba wejść
2
Liczba algorytmów MPTTb
2
Prawidłowe napięcie baterii
600 Vdc
Zakres napięć baterii
600-1000 Vdc
Maksymalne natężenie prądu baterii
16.7 A
Znamionowa moc wyjściowa
8000 W
Maksymalna moc pozorna
8800 VA
Maksymalna moc czynna (cosφ = 1)
8800 W
Znamionowe napięcie wyjściowe
220 V/380 V, 230 V/400 V, 3W+N+PE
Maksymalne napięcie wyjściowe przy długim działaniu
Patrz normy lokalnej sieci elektrycznej.
Znamionowy prąd wyjściowy
12,2 A (380 V)/ 11,6 A (400 V)
Maksymalny prąd wyjściowy
13,5 A
Znamionowa moc pozorna
8 kVA
Maksymalny prąd zakłóceniowy na wyjściu
40.16 A
Maksymalne zabezpieczenie nadprądowe na wyjściu
31.8 A
Wyjściowy poziom częstotliwości
50 Hz/60 Hz
Współczynnik mocy
0,8 wyprzedzenia – 0,8 opóźnienia
Maksymalne całkowite zniekształ-cenia harmoniczne (THD) AC THDi
< 3% w warunkach znamiono-wych. Jedna składowa harmoniczna spełnia wymagania VDE4105
Maksymalna moc pozorna
3300 VA
Szczytowa moc pozorna
3630 VA
Kategoria przepięciowa
PV II/AC III
Wejściowy przełącznik prądu stałego
Obsługiwany
Zabezpiecze-nie przed pracą wyspową
Obsługiwane
Zabezpiecze-nie przed zbyt wysokim natężeniem prądu wyjściowego
Obsługiwane
Zabezpiecze-nie przed odwróconym połączeniem wejścia
Obsługiwane
Wykrywanie usterek łańcucha modułów fotowoltaicz-nych
Obsługiwane
Ochrona przeciwprze-pięciowa DC
DC tryb współbieżny: 10 kA
Ochrona przeciwprze-pięciowa AC
Tryb współbieżny: 5 kA; tryb różnicowy: 5 kA
Wykrywanie oporności izolacji
Obsługiwane
Różnicowo-prądowy układ monitorujący (RCMU)
Obsługiwane
Bezpieczne wyłączenie modułu fotowolta-icznego, optymalizator
Opcjonalne
Aktywna metoda zabezpieczenia przed pracą wyspową
AFD
Wyświetlacz i komunikacja
Ekran
LED i WLAN + aplikacja
Zewnętrzny moduł komunikacyj-ny rozszerzeń
Obsługuje WLAN i 4G.
Zdalna kontrola sygnału okrężnego
Obsługiwana
Wymiary (szer. × wys. × gł., mm)
525 × 470 × 166 (obejmuje tylko tylny zestaw montażowy SUN2000)
Waga
17 kg (obejmuje tylko tylny zestaw montażowy SUN2000)
Szum
29 dB (A) (typowe warunki pracy)
Temperatura pracy
od –25°C do +60°C (obniżone wartości, gdy temperatura jest wyższa niż 45°C)
Wilgotność podczas pracy
0–100% wilgotności względnej
Tryb chłodzenia
Naturalna konwekcja
Maksymalna wysokość n.p.m.
4000 m (obniżone wartości znamionowe przy wysokościach powyżej 3000 m)
Temperatura przechowy-wania
od –40°C do +70°C
Wilgotność przechowy-wania
5–95% wilgotności względnej (bez kondensacji)
Zacisk wejściowy
Staubli MC4
Zacisk wyjściowy
Wodoodporne przyłącze z szybkozłączem
Topologia
Bez transfor-matora
Wymagania ochrony środowiska
RoHS 6
